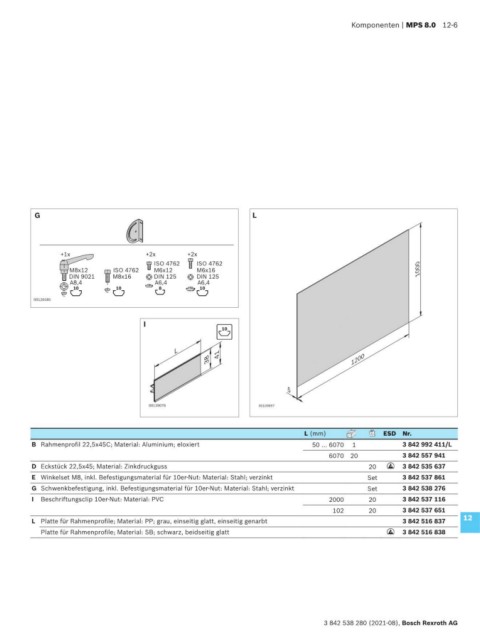

Komponenten | MPS 8.0 12-6

G L

+1x +2x +2x
ISO 4762 ISO 4762
M8x12 ISO 4762 M6x12 M6x16 1000
DIN 9021 M8x16 DIN 125 DIN 125
A8,4 A6,4 A6,4
10 10 8 10
00126585

I
10

L
41
38 1200

5
00139076 00109697

L (mm) ESD Nr.
B Rahmenprofil 22,5x45C; Material: Aluminium; eloxiert 50 ... 6070 1 3 842 992 411/L
6070 20 3 842 557 941
D Eckstück 22,5x45; Material: Zinkdruckguss 20 ESD 3 842 535 637
E Winkelset M8, inkl. Befestigungsmaterial für 10er-Nut: Material: Stahl; verzinkt Set 3 842 537 861
G Schwenkbefestigung, inkl. Befestigungsmaterial für 10er-Nut: Material: Stahl; verzinkt Set 3 842 538 276
I Beschriftungsclip 10er-Nut: Material: PVC 2000 20 3 842 537 116
102 20 3 842 537 651
L Platte für Rahmenprofile; Material: PP; grau, einseitig glatt, einseitig genarbt 3 842 516 837 12
Platte für Rahmenprofile; Material: SB; schwarz, beidseitig glatt 3 842 516 838
ESD
