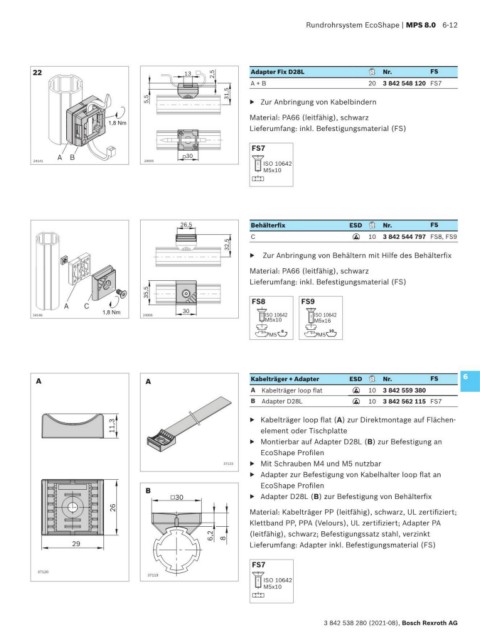

Rundrohrsystem EcoShape | MPS 8.0 6-12

22 13 2,5 Adapter Fix D28L Nr. FS
A + B 20 3 842 548 120 FS7
31,5
5,5 ▶ Zur Anbringung von Kabelbindern
Material: PA66 (leitfähig), schwarz
Lieferumfang: inkl. Befestigungsmaterial (FS)

FS7
30
24005
ISO 10642
M5x10

Behälterfix ESD Nr. FS
C 10 3 842 544 797 FS8, FS9
ESD
▶ Zur Anbringung von Behältern mit Hilfe des Behälterfix
Material: PA66 (leitfähig), schwarz
Lieferumfang: inkl. Befestigungsmaterial (FS)

FS8 FS9
ISO 10642 ISO 10642
M5x10 M5x16
8
M5 M5

A A Kabelträger + Adapter ESD Nr. FS 6
A Kabelträger loop flat 10 3 842 559 380
ESD
B Adapter D28L 10 3 842 562 115 FS7
ESD
11,3 ▶ Kabelträger loop flat (A) zur Direktmontage auf Flächen-
element oder Tischplatte
▶ Montierbar auf Adapter D28L (B) zur Befestigung an
EcoShape Profilen

37123 ▶ Mit Schrauben M4 und M5 nutzbar
▶ Adapter zur Befestigung von Kabelhalter loop flat an
EcoShape Profilen
B
30 ▶ Adapter D28L (B) zur Befestigung von Behälterfix
26 Material: Kabelträger PP (leitfähig), schwarz, UL zertifiziert;
Klettband PP, PPA (Velours), UL zertifiziert; Adapter PA
6,2 8 (leitfähig), schwarz; Befestigungssatz stahl, verzinkt
29 Lieferumfang: Adapter inkl. Befestigungsmaterial (FS)

FS7
37120
37119
ISO 10642
M5x10

3 842 538 280 (2021-08), Bosch Rexroth AG
