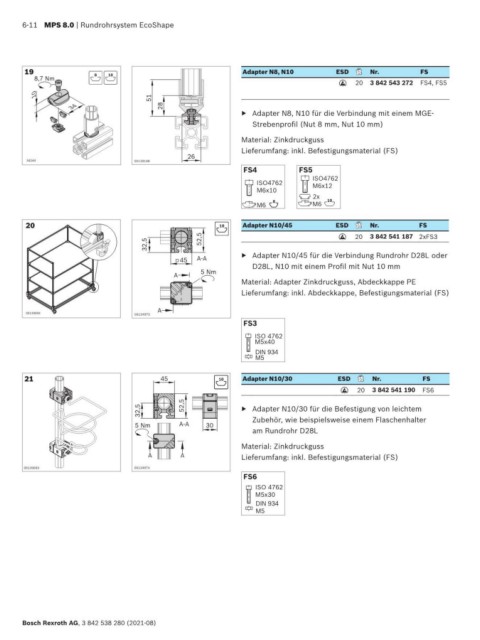

6-11 MPS 8.0 | Rundrohrsystem EcoShape

19 8 Adapter N8, N10 ESD Nr. FS
8,7 Nm 10
20 3 842 543 272 FS4, FS5
ESD
10
51
34 28
▶ Adapter N8, N10 für die Verbindung mit einem MGE-
Strebenprofil (Nut 8 mm, Nut 10 mm)
Material: Zinkdruckguss
Lieferumfang: inkl. Befestigungsmaterial (FS)
26
34244 00139148
FS4 FS5
ISO4762
M6x10
8
M6
20 10 Adapter N10/45 ESD Nr. FS

32,5 52,5 ESD 20 3 842 541 187 2xFS3

45 A-A ▶ Adapter N10/45 für die Verbindung Rundrohr D28L oder
D28L, N10 mit einem Profil mit Nut 10 mm
A 5 Nm
Material: Adapter Zinkdruckguss, Abdeckkappe PE
Lieferumfang: inkl. Abdeckkappe, Befestigungsmaterial (FS)

A
00139094 00134973 3 842 541 298
FS3
ISO 4762
M5x40
DIN 934
M5

21 45 10 Adapter N10/30 ESD Nr. FS
20 3 842 541 190 FS6
ESD
32,5 52,5 ▶ Adapter N10/30 für die Befestigung von leichtem
5 Nm A-A 30 Zubehör, wie beispielsweise einem Flaschenhalter
am Rundrohr D28L
Material: Zinkdruckguss
A A Lieferumfang: inkl. Befestigungsmaterial (FS)
00139093 00134974
FS6
ISO 4762
M5x30
DIN 934
M5
