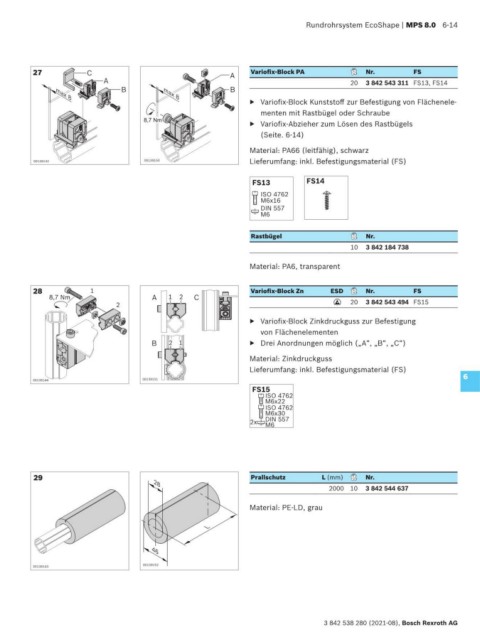

Rundrohrsystem EcoShape | MPS 8.0 6-14

27 A Variofix-Block PA Nr. FS
20 3 842 543 311 FS13, FS14
B
max 8
▶ Variofix-Block Kunststoff zur Befestigung von Flächenele-
menten mit Rastbügel oder Schraube
8,7 Nm
▶ Variofix-Abzieher zum Lösen des Rastbügels
(Seite. 6-14)
Material: PA66 (leitfähig), schwarz
00139150 Lieferumfang: inkl. Befestigungsmaterial (FS)

FS13 FS14

ISO 4762
M6x16
DIN 557
M6

Rastbügel Nr.
10 3 842 184 738
Material: PA6, transparent

28 1 Variofix-Block Zn ESD Nr. FS
8,7 Nm A 1 2 C
2 ESD 20 3 842 543 494 FS15
▶ Variofix-Block Zinkdruckguss zur Befestigung
von Flächenelementen
B 2 1 ▶ Drei Anordnungen möglich („A“, „B“, „C“)

Material: Zinkdruckguss
Lieferumfang: inkl. Befestigungsmaterial (FS)

00139144 00139151 6
FS15
ISO 4762
M6x22
ISO 4762
M6x30
2x DIN 557
M6

29 Prallschutz L (mm) Nr.
28
2000 10 3 842 544 637
Material: PE-LD, grau

L

46

00139143 00139152

3 842 538 280 (2021-08), Bosch Rexroth AG
