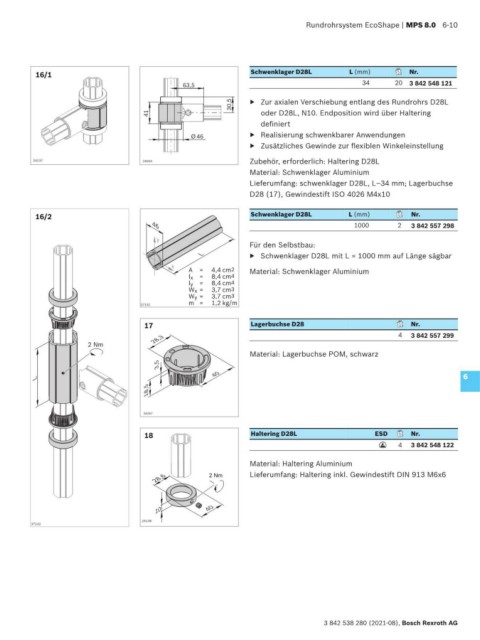

Rundrohrsystem EcoShape | MPS 8.0 6-10

16/1 Schwenklager D28L L (mm) Nr.
34 20 3 842 548 121
63,5
30,5 ▶ Zur axialen Verschiebung entlang des Rundrohrs D28L
41 oder D28L, N10. Endposition wird über Haltering
definiert
▶ Realisierung schwenkbarer Anwendungen
46
▶ Zusätzliches Gewinde zur flexiblen Winkeleinstellung
24137 24004 Zubehör, erforderlich: Haltering D28L
Material: Schwenklager Aluminium
Lieferumfang: schwenklager D28L, L–34 mm; Lagerbuchse
D28 (17), Gewindestift ISO 4026 M4x10

16/2 Schwenklager D28L L (mm) Nr.
1000 2
46 3 842 557 298
y
Für den Selbstbau:
L ▶ Schwenklager D28L mit L = 1000 mm auf Länge sägbar
x
A = 4,4 cm 2 Material: Schwenklager Aluminium
l x = 8,4 cm 4
l y = 8,4 cm 4
W x = 3,7 cm 3
W y = 3,7 cm 3
m = 1,2 kg/m
37141
17 Lagerbuchse D28 Nr.
4 3 842 557 299
28,3
2 Nm
Material: Lagerbuchse POM, schwarz
3,5
40 6
L
18,5

34267

18 Haltering D28L ESD Nr.
4 3 842 548 122
ESD
Material: Haltering Aluminium
28,6 2 Nm Lieferumfang: Haltering inkl. Gewindestift DIN 913 M6x6

10 40
24138
37142

3 842 538 280 (2021-08), Bosch Rexroth AG
