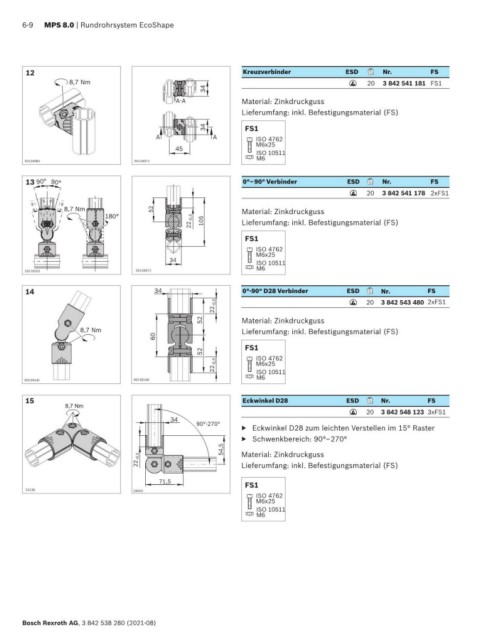

6-9 MPS 8.0 | Rundrohrsystem EcoShape

12 Kreuzverbinder ESD Nr. FS
8,7 Nm 20 3 842 541 181 FS1
34 ESD
A-A Material: Zinkdruckguss
Lieferumfang: inkl. Befestigungsmaterial (FS)

34 FS1
A A ISO 4762
45 M6x25
ISO 10511
00134981 00134971 M6
13 90° 90° 0°–90° Verbinder ESD Nr. FS
20 3 842 541 178 2xFS1
ESD
8,7 Nm Material: Zinkdruckguss
180°
Lieferumfang: inkl. Befestigungsmaterial (FS)
FS1
ISO 4762
M6x25
ISO 10511
00135001 M6
14 0°-90° D28 Verbinder ESD Nr. FS
20 3 842 543 480 2xFS1
ESD
Material: Zinkdruckguss
8,7 Nm Lieferumfang: inkl. Befestigungsmaterial (FS)

FS1
ISO 4762
M6x25
ISO 10511
00139141 M6
15 Eckwinkel D28 ESD Nr. FS
8,7 Nm
20 3 842 548 123 3xFS1
ESD
▶ Eckwinkel D28 zum leichten Verstellen im 15° Raster
▶ Schwenkbereich: 90°–270°

Material: Zinkdruckguss
Lieferumfang: inkl. Befestigungsmaterial (FS)

FS1
24136
ISO 4762
M6x25
ISO 10511
M6

Bosch Rexroth AG, 3 842 538 280 (2021-08)
