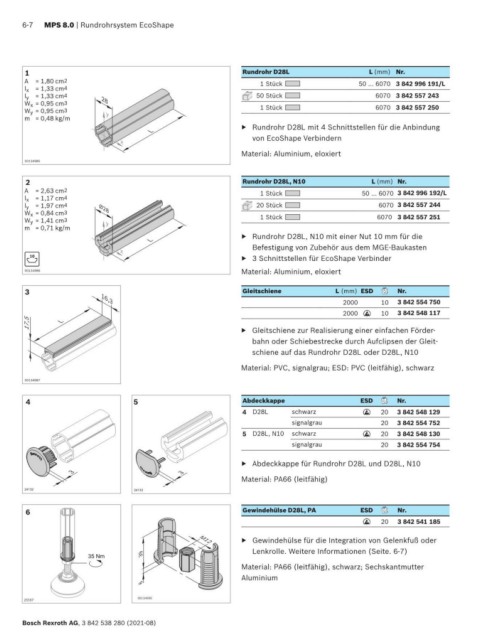

6-7 MPS 8.0 | Rundrohrsystem EcoShape

1 Rundrohr D28L L (mm) Nr.
A = 1,80 cm 2 1 Stück 50 ... 6070 3 842 996 191/L
l x = 1,33 cm 4
l y = 1,33 cm 4 28 50 Stück 6070 3 842 557 243
W x = 0,95 cm 3 1 Stück 6070 3 842 557 250
W y = 0,95 cm 3 y
m = 0,48 kg/m
▶ Rundrohr D28L mit 4 Schnittstellen für die Anbindung
L
x von EcoShape Verbindern
Material: Aluminium, eloxiert
00134985

2 Rundrohr D28L, N10 L (mm) Nr.
A = 2,63 cm 2 1 Stück 50 ... 6070 3 842 996 192/L
l x = 1,17 cm 4
l y = 1,97 cm 4 Ø28 20 Stück 6070 3 842 557 244
W x = 0,84 cm 3 1 Stück 6070 3 842 557 251
W y = 1,41 cm 3 y
m = 0,71 kg/m
▶ Rundrohr D28L, N10 mit einer Nut 10 mm für die
L
Befestigung von Zubehör aus dem MGE-Baukasten
x
10 ▶ 3 Schnittstellen für EcoShape Verbinder
00134986 Material: Aluminium, eloxiert
3 Gleitschiene L (mm) ESD Nr.
2000 10 3 842 554 750
16,3
2000 ESD 10 3 842 548 117
17,5 L ▶ Gleitschiene zur Realisierung einer einfachen Förder-

bahn oder Schiebestrecke durch Aufclipsen der Gleit-
schiene auf das Rundrohr D28L oder D28L, N10
Material: PVC, signalgrau; ESD: PVC (leitfähig), schwarz

00134987

4 5 Abdeckkappe ESD Nr.
4 D28L schwarz 20 3 842 548 129
ESD
signalgrau 20 3 842 554 752
5 D28L, N10 schwarz 20 3 842 548 130
ESD
signalgrau 20 3 842 554 754
▶ Abdeckkappe für Rundrohr D28L und D28L, N10
3 3
Material: PA66 (leitfähig)
24132 24133
6 Gewindehülse D28L, PA ESD Nr.
20 3 842 541 185
ESD
▶ Gewindehülse für die Integration von Gelenkfuß oder
Lenkrolle. Weitere Informationen (Seite. 6-7)
Material: PA66 (leitfähig), schwarz; Sechskantmutter
Aluminium

25597

Bosch Rexroth AG, 3 842 538 280 (2021-08)
