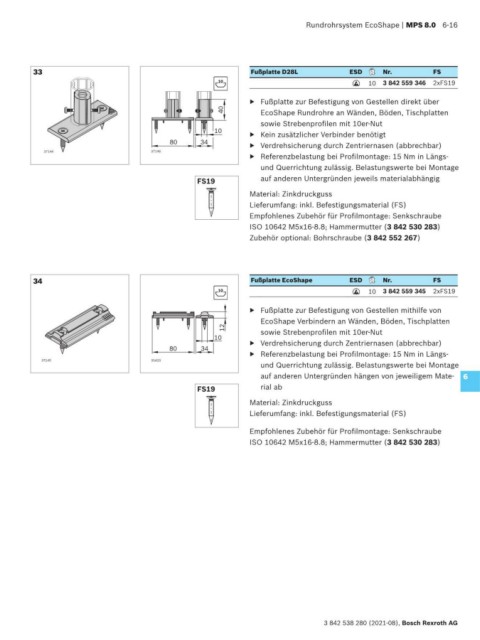

Rundrohrsystem EcoShape | MPS 8.0 6-16

33 Fußplatte D28L ESD Nr. FS
10 10 3 842 559 346 2xFS19
ESD
▶ Fußplatte zur Befestigung von Gestellen direkt über
40 EcoShape Rundrohre an Wänden, Böden, Tischplatten
sowie Strebenprofilen mit 10er-Nut
10 ▶ Kein zusätzlicher Verbinder benötigt
80 34 ▶ Verdrehsicherung durch Zentriernasen (abbrechbar)
37144 37146
▶ Referenzbelastung bei Profilmontage: 15 Nm in Längs-
und Querrichtung zulässig. Belastungswerte bei Montage
FS19 auf anderen Untergründen jeweils materialabhängig
Material: Zinkdruckguss
Lieferumfang: inkl. Befestigungsmaterial (FS)
Empfohlenes Zubehör für Profilmontage: Senkschraube
ISO 10642 M5x16-8.8; Hammermutter (3 842 530 283)
Zubehör optional: Bohrschraube (3 842 552 267)

34 Fußplatte EcoShape ESD Nr. FS
10 10 3 842 559 345 2xFS19
ESD
▶ Fußplatte zur Befestigung von Gestellen mithilfe von
EcoShape Verbindern an Wänden, Böden, Tischplatten
12 sowie Strebenprofilen mit 10er-Nut
10 ▶ Verdrehsicherung durch Zentriernasen (abbrechbar)
80 34
▶ Referenzbelastung bei Profilmontage: 15 Nm in Längs-
37145 35420
und Querrichtung zulässig. Belastungswerte bei Montage
auf anderen Untergründen hängen von jeweiligem Mate- 6
FS19 rial ab
Material: Zinkdruckguss
Lieferumfang: inkl. Befestigungsmaterial (FS)

Empfohlenes Zubehör für Profilmontage: Senkschraube
ISO 10642 M5x16-8.8; Hammermutter (3 842 530 283)

3 842 538 280 (2021-08), Bosch Rexroth AG
