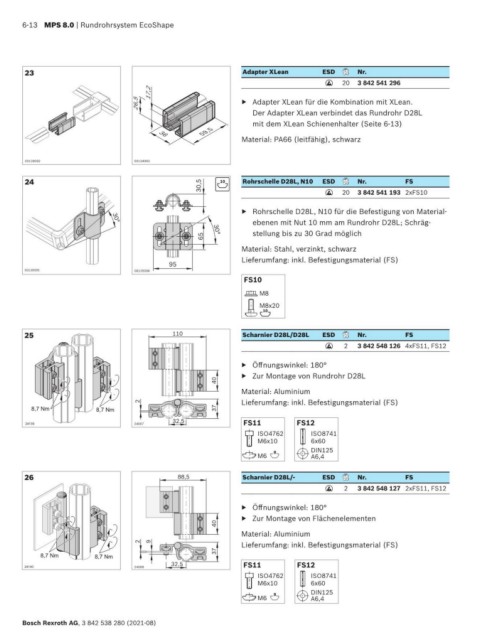

6-13 MPS 8.0 | Rundrohrsystem EcoShape

23 Adapter XLean ESD Nr.
20 3 842 541 296
17,2
ESD
26,5 ▶ Adapter XLean für die Kombination mit XLean.
Der Adapter XLean verbindet das Rundrohr D28L
mit dem XLean Schienenhalter (Seite 6-13)
59,5
36
Material: PA66 (leitfähig), schwarz

00139092 00134993
24 10 Rohrschelle D28L, N10 ESD Nr. FS
30,5
ESD 20 3 842 541 193 2xFS10
▶ Rohrschelle D28L, N10 für die Befestigung von Material-
ebenen mit Nut 10 mm am Rundrohr D28L; Schräg-
30°
stellung bis zu 30 Grad möglich
65
30°
Material: Stahl, verzinkt, schwarz
Lieferumfang: inkl. Befestigungsmaterial (FS)
95
00139095 00135006
FS10
M8
M8x20
10

25 110 Scharnier D28L/D28L ESD Nr. FS
2 3 842 548 126 4xFS11, FS12
ESD
▶ Öffnungswinkel: 180°
▶ Zur Montage von Rundrohr D28L
40
Material: Aluminium
2 Lieferumfang: inkl. Befestigungsmaterial (FS)
8,7 Nm 8,7 Nm 37
32,5 FS11 FS12
24139 24007
ISO4762 ISO8741
M6x10 6x60
8 DIN125
M6 A6,4
26 88,5 Scharnier D28L/- ESD Nr. FS
2 3 842 548 127 2xFS11, FS12
ESD
▶ Öffnungswinkel: 180°
▶ Zur Montage von Flächenelementen
40
Material: Aluminium
Lieferumfang: inkl. Befestigungsmaterial (FS)
2 9
37
32,5 FS11 FS12
24008
ISO4762 ISO8741
M6x10 6x60
8 DIN125
M6 A6,4
