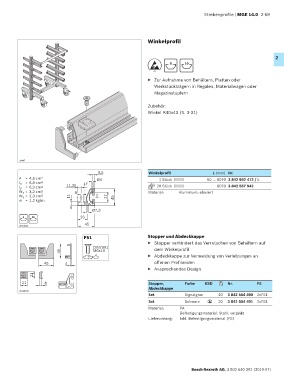

Page 75 - MGE 14.0

Strebenprofile | MGE 14.0 2-59

Winkelprofil

2
8 10
ESD
▶ Zur Aufnahme von Behältern, Platten oder
Werkstückträgern in Regalen, Materialwagen oder
Magazinstaplern

Zubehör:
Winkel R40x43 (S. 3-31)

19497
6,5 Winkelprofil L (mm) Nr.
A = 4,5 cm 2 Ø4 1 Stück 50 … 6070 3 842 992 412 / L
l x = 8,8 cm 4 11,25 y
l y = 6,9 cm 4 20 Stück 6070 3 842 557 942
W x = 3,2 cm 3 8 Material: Aluminium; eloxiert
W y = 2,3 cm 3 11 x 27 45
m = 1,2 kg/m
Ø7,3
8 10 26
45
00125101
FS1 Stopper und Abdeckkappe
▶ Stopper verhindert das Verrutschen von Behältern auf
DIN7991 dem Winkelprofil
45 M6x16
8 ▶ Abdeckkappe zur Vermeidung von Verletzungen an
45 4 offenen Profilenden
▶ Ansprechendes Design
21
21 8 Stopper, Farbe ESD Nr. FS
Abdeckkappe
00125100
Set Signalgrau 20 3 842 554 490 2xFS1
Set Schwarz 20 3 842 554 491 2xFS1
ESD
Material: PA
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)

Bosch Rexroth AG, 3 842 540 391 (2019-07)
