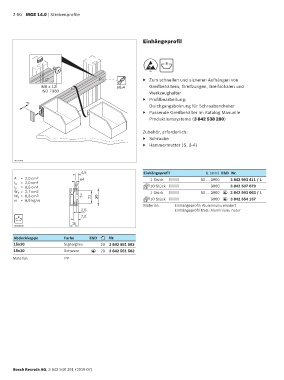

2-60 MGE 14.0 | Strebenprofile

Einhängeprofil

8
ESD
▶ Zum schnellen und sicheren Aufhängen von
M8 x 12 ø8,4 Greifbehältern, Greifzungen, Greifschalen und
M8 x 12
ISO 7380
ISO 7380 Werkzeughalter
▶ Profilbearbeitung:
3
Durchgangsbohrung für Schraubendreher
▶ Passende Greifbehälter im Katalog Manuelle
Produktionssysteme (3 842 538 280)

Zubehör, erforderlich:
▶ Schraube
▶ Hammermutter (S. 3-4)

00121461
4,5 Einhängeprofil L (mm) ESD Nr.
A = 2,0 cm 2 ø4 1 Stück 50 … 3000 3 842 993 411 / L
l x = 2,0 cm 4 y
l y = 0,5 cm 4 10 Stück 3000 3 842 537 679
W x = 2,7 cm 3 1 Stück 50 … 3000 3 842 993 063 / L
W y = 0,3 cm 3 x 22 30 ESD
m = 0,6 kg/m 10 Stück 3000 ESD 3 842 554 157
Material: Einhängeprofil: Aluminium; eloxiert
2,5 Einhängeprofil ESD: Aluminium; natur
8 7,6
15
00109298
Abdeckkappe Farbe ESD Nr.
15x30 Signalgrau 20 3 842 551 582
15x30 Schwarz 20 3 842 551 583
ESD
Material: PP
