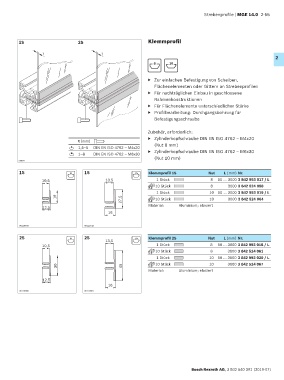

Strebenprofile | MGE 14.0 2-55

1S 2S Klemmprofil

t t
2
8 10

▶ Zur einfachen Befestigung von Scheiben,
Flächenelementen oder Gittern an Strebenprofilen
▶ Für nachträglichen Einbau in geschlossene
Rahmenkonstruktionen
▶ Für Flächenelemente unterschiedlicher Stärke
▶ Profilbearbeitung: Durchgangsbohrung für
Befestigungsschraube

Zubehör, erforderlich:
▶ Zylinderkopfschraube DIN EN ISO 4762 – M4x20
t (mm)
8 1,5–5 DIN EN ISO 4762 – M4x20 (Nut 8 mm)
1–8 DIN EN ISO 4762 – M6x30
10 ▶ Zylinderkopfschraube DIN EN ISO 4762 – M6x30
(Nut 10 mm)
36883
1S 8 1S 10 Klemmprofil 1S Nut L (mm) Nr.
10,5 13,5 1 Stück 8 50 … 3000 3 842 993 017 / L
10 Stück 8 3000 3 842 524 058
1 Stück 10 50 … 3000 3 842 993 019 / L
19
27,5 10 Stück 10 3000 3 842 524 064
12,5 Material: Aluminium; eloxiert
16

00110793 00111713
2S 8 2S 10 Klemmprofil 2S Nut L (mm) Nr.
13,5
10,5 1 Stück 8 50 … 3000 3 842 993 018 / L
10 Stück 8 3000 3 842 524 061
1 Stück 10 50 … 3000 3 842 993 020 / L

30 45 10 Stück 10 3000 3 842 524 067
Material: Aluminium; eloxiert
12,5
16
00110880 00110881
