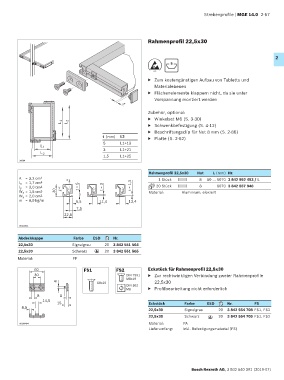

Page 73 - MGE 14.0

Strebenprofile | MGE 14.0 2-57

Rahmenprofil 22,5x30

2
8
ESD
▶ Zum kostengünstigen Aufbau von Tabletts und
Materialebenen
▶ Flächenelemente klappern nicht, da sie unter
Vorspannung montiert werden
3
Zubehör, optional:
▶ Winkelset M6 (S. 3-30)
L 1 L 2
▶ Schwenkbefestigung (S. 4-12)
▶ Beschriftungsclip für Nut 8 mm (S. 2-86)
t (mm) L2 ▶ Platte (S. 2-62)
5 L1+13
L 1
3 L1+21
L 2
1,5 L1+25
36884
Rahmenprofil 22,5x30 Nut L (mm) Nr.
A = 3,2 cm 2 x 1 Stück 8 50 … 6070 3 842 992 493 / L
l x = 1,7 cm 4
l y = 3,0 cm 4 30 y t = 5 t = 3 t = 1,5 20 Stück 8 6070 3 842 557 946
W x = 1,5 cm 3 Material: Aluminium; eloxiert
W y = 2,0 cm 3
m = 0,9 kg/m 6,5 11,4 13,4
7,5
22,5

00133331
Abdeckkappe Farbe ESD Nr.
22,5x30 Signalgrau 20 3 842 551 564
22,5x30 Schwarz 20 3 842 551 565
ESD
Material: PP

60 FS1 FS2 Eckstück für Rahmenprofil 22,5x30
30 DIN 7991 ▶ Zur rechtwinkligen Verbindung zweier Rahmenprofile
M8x16
8 S8x25 22,5x30
DIN 562
M8 ▶ Profilbearbeitung nicht erforderlich
8 8
14,6
15 Eckstück Farbe ESD Nr. FS
8,5
22,5x30 Signalgrau 20 3 842 554 708 FS1, FS2
22,5x30 Schwarz 20 3 842 554 709 FS1, FS2
ESD
Material: PA
00109494
Lieferumfang: Inkl. Befestigungsmaterial (FS)

Bosch Rexroth AG, 3 842 540 391 (2019-07)
