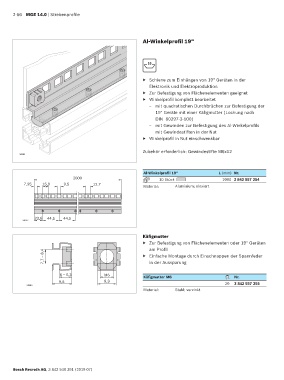

2-56 MGE 14.0 | Strebenprofile

Al-Winkelprofil 19"

10

▶ Schiene zum Einhängen von 19" Geräten in der
Elektronik und Elektroproduktion
▶ Zur Befestigung von Flächenelementen geeignet
▶ Winkelprofil komplett bearbeitet
– mit quadratischen Durchbrüchen zur Befestigung der
19" Geräte mit einer Käfigmutter (Lochung nach
DIN 60297-3-100)
– mit Gewinden zur Befestigung des Al-Winkelprofils
mit Gewindestiften in der Nut
▶ Winkelprofil in Nut einschwenkbar

Zubehör erforderlich: Gewindestifte M6x12
34261

Al-Winkelprofil 19" L (mm) Nr.
2000 10 Stück 2000 3 842 557 254
7,95 15,9 9,5 12,7 Material: Aluminium; eloxiert

23,8 44,5 44,5
34262

Käfigmutter
▶ Zur Befestigung von Flächenelementen oder 19" Geräten
am Profil
7,7 – 8,4 ▶ Einfache Montage durch Einschnappen der Spannfeder

in der Aussparung

6 – 6,3 M6 Käfigmutter M6 Nr.
9,5 9,3 20 3 842 557 255
35389
Material: Stahl; verzinkt

Bosch Rexroth AG, 3 842 540 391 (2019-07)
