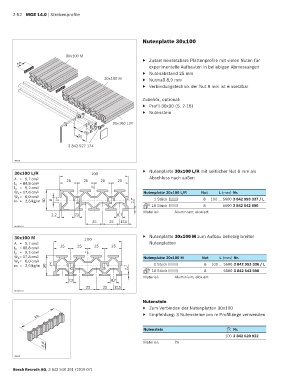

Page 78 - MGE 14.0

2-62 MGE 14.0 | Strebenprofile

Nutenplatte 30x100

30x100 M
▶ Zusammensetzbare Plattenprofile mit vielen Nuten für
44
experimentelle Aufbauten in beliebigen Abmessungen
▶ Nutenabstand 25 mm
30x100 M ▶ Nutmaß 8,9 mm
▶ Verbindungstechnik der Nut 8 mm ist einsetzbar

Zubehör, optional:
▶ Profil 30x30 (S. 2-16)
▶ Nutenstein

30x100 L/R

50 Ø8
3 842 527 174

36859
30x100 L/R 100 ▶ Nutenplatte 30x100 L/R mit seitlicher Nut 8 mm als
A = 9,7 cm 2 25 25 25 25 Abschluss nach außen
l x = 88,8 cm 4
l y = 9,2 cm 4 x
W x = 17,8 cm 3 Nutenplatte 30x100 L/R Nut L (mm) Nr.
W y = 6,0 cm 3 8 y 1 Stück 8 100 … 5600 3 842 993 337 / L
m = 2,6 kg/m 30 2,7
18 Stück 8 5600 3 842 542 696
Material: Aluminium; eloxiert
2,2 7,3 8,7
25 25 12,5
00109311
30x100 M 100 ▶ Nutenplatte 30x100 M zum Aufbau beliebig breiter
A = 9,7 cm 2 Nutenplatten
l x = 88,8 cm 4 25 25 25 25
l y = 9,2 cm 4 x
W x = 17,8 cm 3 Nutenplatte 30x100 M Nut L (mm) Nr.
W y = 6,0 cm 3 y
1 Stück
m = 2,6 kg/m 30 2,7 18 Stück 8 100 … 5600 3 842 993 336 / L
5600 3 842 542 698
8
Material: Aluminium; eloxiert
7,3 8,7
25 25 12,5
00109312
Nutenstein
▶ Zum Verbinden der Nutenplatten 30x100
▶ Empfehlung: 3 Nutensteine pro m Profillänge verwenden
44

Nutenstein Nr.
100 3 842 520 922
9,8 Material: PA

36860

Bosch Rexroth AG, 3 842 540 391 (2019-07)
