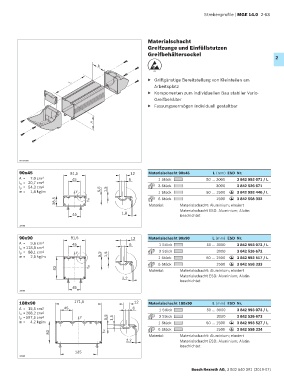

Page 79 - MGE 14.0

Strebenprofile | MGE 14.0 2-63

Materialschacht
Greifzunge und Einfüllstutzen
Greifbehältersockel
2

b
ESD
▶ Griffgünstige Bereitstellung von Kleinteilen am
L
Arbeitsplatz
▶ Komponenten zum individuellen Bau stabiler Vario-
Greifbehälter
▶ Fassungsvermögen individuell gestaltbar

h

00138999
90x45 81,5 12 Materialschacht 90x45 L (mm) ESD Nr.
A = 7,0 cm 2 45 6 1 Stück 50 … 3000 3 842 993 071 / L
l x = 20,7 cm 4
l y = 54,3 cm 4 3 Stück 3000 3 842 526 671
m = 1,8 kg/m y 5,5 1,5 1 Stück 50 … 1500 3 842 993 446 / L
ESD
3 842 558 332
1500
6 Stück
38,5 x Material: Materialschacht: Aluminium; eloxiert
ESD
Materialschacht ESD: Aluminium; Alutin
45 1,8 beschichtet
19908
90x90 81,5 12 Materialschacht 90x90 L (mm) ESD Nr.
A = 9,6 cm 2 45 6 1 Stück 50 … 3000 3 842 993 072 / L
l x = 118,8 cm 4
l y = 88,1 cm 4 y 3 Stück 3000 3 842 526 672
m = 2,5 kg/m 5,5 1,5 1 Stück 50 … 1500 3 842 993 517 / L
ESD
x 6 Stück 1500 ESD 3 842 558 333
83 Material: Materialschacht: Aluminium; eloxiert
Materialschacht ESD: Aluminium; Alutin
2,2
beschichtet
45
19599
180x90 171,5 12 Materialschacht 180x90 L (mm) ESD Nr.
A = 15,5 cm 2 45 6 1 Stück 50 … 3000 3 842 993 073 / L
l x = 208,2 cm 4
l y = 597,5 cm 4 y 5,5 1,5 3 Stück 3000 3 842 526 673
m = 4,2 kg/m 1 Stück 50 … 1500 3 842 993 527 / L
ESD
x 6 Stück 1500 3 842 558 334
83 ESD
Material: Materialschacht: Aluminium; eloxiert
2,2 Materialschacht ESD: Aluminium; Alutin
beschichtet
135
19909

Bosch Rexroth AG, 3 842 540 391 (2019-07)
