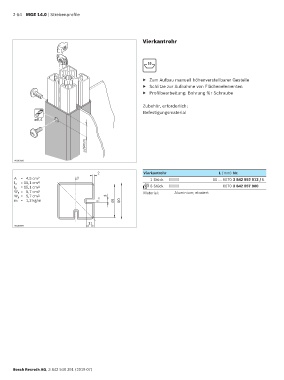

Page 70 - MGE 14.0
P. 70
2-54 MGE 14.0 | Strebenprofile
Vierkantrohr
10
▶ Zum Aufbau manuell höhenverstellbarer Gestelle
▶ Schlitze zur Aufnahme von Flächenelementen
▶ Profilbearbeitung: Bohrung für Schraube
Zubehör, erforderlich:
Befestigungsmaterial
ø8,4
≥20mm
00109310
2 Vierkantrohr L (mm) Nr.
A = 4,5 cm 2 y 1 Stück 50 … 6070 3 842 992 913 / L
l x = 15,1 cm 4
l y = 15,1 cm 4 6 Stück 6070 3 842 557 960
W x = 5,7 cm 3 Material: Aluminium; eloxiert
W y = 5,7 cm 3 x 3
m = 1,2 kg/m 46 50
11
11
00109309
Bosch Rexroth AG, 3 842 540 391 (2019-07)
