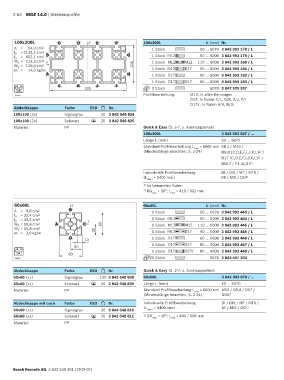

Page 68 - MGE 14.0
P. 68
2-52 MGE 14.0 | Strebenprofile
100x200L C D x E F 100x200L L (mm) Nr.
A = 54,0 cm 2 1 Stück 50 … 6070 3 842 993 178 / L
l x = 2133,1 cm 4 B G
l y = 602,1 cm 4 1 Stück M12 60 … 6000 3 842 993 179 / L
W x = 213,3 cm 3 y 1 Stück M12 M12 110 … 6000 3 842 993 180 / L
W y = 120,4 cm 3 100
m = 14,6 kg/m 1 Stück M12 D17 90 … 6000 3 842 993 181 / L
A A H 1 Stück D17 60 … 6000 3 842 993 182 / L
1 Stück D17 D17 80 … 6000 3 842 993 183 / L
10 10 L K J I 3 Stück 6070 3 842 529 357
50 200
Profilbearbeitung: M12: In allen Kernzügen
19458
D17: In Nuten C/L, D/K, E/J, F/I
D17V: In Nuten A/H, B/G
Abdeckkappe Farbe ESD Nr.
100x100 (2x) Signalgrau 20 3 842 548 824
100x100 (2x) Schwarz 20 3 842 548 825
ESD
Material: PP Quick & Easy (S. 2-7, s. Ausklappseiten)
100x200L 3 842 993 687 / …
Länge L (mm) 50 … 6070
Standard-Profilbearbeitung L max = 6000 mm M12 / M16 /
(Mindestlänge beachten, S. 2-24) D9,8 (C,D,E,F,I,J,K,L) /
1)
D17 (C,D,E,F,I,J,K,L) 1) /
DB17 / F1 (A,G) 1)
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L = 5400 mm) MI / MIS / DG 2)
max i
1) An benannten Nuten
2) DG max = 30°; L min = 416 / 532 mm
60x60L y 60x60L L (mm) Nr.
A = 9,6 cm 2 B 1 Stück 50 … 6070 3 842 992 443 / L
l x = 32,4 cm 4
l y = 32,4 cm 4 x 1 Stück M12 60 … 6000 3 842 992 444 / L
W x = 10,8 cm 3 A C 60 1 Stück M12 M12 110 … 6000 3 842 992 445 / L
W y = 10,8 cm 3 30
m = 2,6 kg/m 1 Stück M12 D17 90 … 6000 3 842 992 446 / L
D 13 1 Stück D17 60 … 6000 3 842 992 449 / L
1 Stück D17 D17 80 … 6000 3 842 992 447 / L
30
10 10 1 Stück D17 D17V 80 … 6000 3 842 992 448 / L
60 60
19459 20 Stück 6070 3 842 557 204
Abdeckkappe Farbe ESD Nr. Quick & Easy (S. 2-7, s. Ausklappseiten)
60x60 (1x) Signalgrau 100 3 842 548 808 60x60L 3 842 993 670 / …
60x60 (1x) Schwarz 20 3 842 548 809 Länge L (mm) 50 … 6070
ESD
Material: PP Standard-Profilbearbeitung L max = 6000 mm M12 / D9,8 / D17 /
(Mindestlänge beachten, S. 2-24) DB17
Abdeckkappe mit Loch Farbe ESD Nr. Individuelle Profilbearbeitung DI / DIS / MT / MTS /
60x60 (1x) Signalgrau 20 3 842 548 810 (L max i = 5400 mm) MI / MIS / DG 1)
60x60 (1x) Schwarz 20 3 842 548 811 1) DG = 45°; L = 404 / 508 mm
ESD max min
Material: PP
Bosch Rexroth AG, 3 842 540 391 (2019-07)
