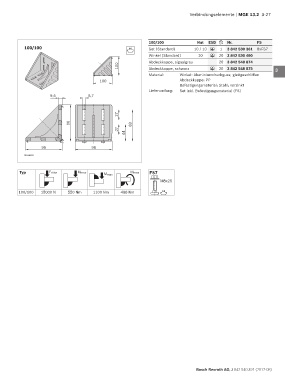

Page 127 - MGE 13.2
P. 127
Verbindungselemente | MGE 13.2 3-27
100/100 Nut ESD Nr. FS 1
100/100 10 Set (Standard) 10 / 10 1 3 842 530 361 8xFS7
10
ESD
Winkel (Standard) 10 20 3 842 530 460
ESD 2
Abdeckkappe, signalgrau 20 3 842 548 874
100 Abdeckkappe, schwarz 20 3 842 548 875
ESD 3
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
100 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt 4
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
9,5 8,7 5
6
27
96 83 7
27
44
8
96 98
9
00116452
10
Typ Fmax Mmax Mmax Mmax FS7
11
M8x25
100/100 15000 N 550 Nm 1100 Nm 480 Nm 10 12
13
14
15
16
17
18
19
20
21
Bosch Rexroth AG, 3 842 540 391 (2017-08)
