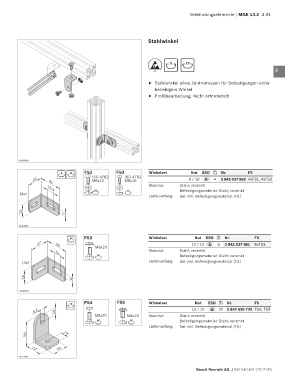

Page 131 - MGE 13.2

Verbindungselemente | MGE 13.2 3-31

Stahlwinkel 1

2
8 10
3
ESD
f Stahlwinkel ohne Zentriernasen für Befestigungen unter 4
beliebigem Winkel
f Profilbearbeitung: Nicht erforderlich 5

6

7

8

9

00139168
10
FS1 FS2 Winkelset Nut ESD Nr. FS
8 10
ISO 4762 ISO 4762 11
29 42 M6x12 M6x16 8 / 10 ESD 4 3 842 537 862 4xFS1, 4xFS2
Material: Stahl; verzinkt
13,5
10 8 Befestigungsmaterial: Stahl; verzinkt 12
(4x)
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
13
22
7
14
00126558
15
10 FS3 Winkelset Nut ESD Nr. FS
37 42 10 / 10 4 3 842 537 861 8xFS3 16
M8x20 ESD
12 Material: Stahl; verzinkt
10 Befestigungsmaterial: Stahl; verzinkt 17
(4x) Lieferumfang: Set inkl. Befestigungsmaterial (FS)
18
28 9
19

00126587
20
FS4 FS5 Winkelset Nut ESD Nr. FS
10
8,6 15 10 / 10 ESD 20 3 842 536 729 FS4, FS5 21
M8x20 M8x16 Material: Stahl; verzinkt
10 10 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)

50 14

30
32
00125087

Bosch Rexroth AG, 3 842 540 391 (2017-08)
