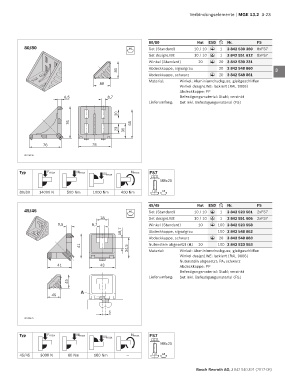

Page 123 - MGE 13.2

Verbindungselemente | MGE 13.2 3-23

80/80 Nut ESD Nr. FS 1
80/80 10 Set (Standard) 10 / 10 1 3 842 530 360 8xFS7
10
ESD
Set designLINE 10 / 10 1 3 842 551 612 8xFS7
ESD 2
Winkel (Standard) 10 20 3 842 530 231
ESD
Abdeckkappe, signalgrau 20 3 842 548 860
80 3
Abdeckkappe, schwarz 20 3 842 548 861
ESD
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
80 4
Winkel designLINE: lackiert (RAL 9006)
Abdeckkappe: PP
8,5 8,7 Befestigungsmaterial: Stahl; verzinkt 5
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
6
20
76 68 7
23 35
8
76 78
9
00116446
10
Typ Fmax Mmax Mmax Mmax FS7
M8x25 11

80/80 14000 N 500 Nm 1000 Nm 400 Nm 10 12

45/45 Nut ESD Nr. FS 13
45/45 10 Set (Standard) 10 / 10 1 3 842 523 561 2xFS7
10
ESD
18 Set designLINE 10 / 10 1 3 842 551 606 2xFS7 14
ESD
9,5 8,7 Winkel (Standard) 10 100 3 842 523 558
ESD
18,7 Abdeckkappe, signalgrau 100 3 842 548 862 15
Abdeckkappe, schwarz 20 3 842 548 863
ESD
41 34,5 Nutenstein abgesetzt (A) 10 100 3 842 523 593 16
Material:
Winkel: Aluminiumdruckguss; gleitgeschliffen
Winkel designLINE: lackiert (RAL 9006) 17
Nutenstein abgesetzt: PA; schwarz
41 43 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt 18
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
45 19

A
45
20

5 21
00109431

Typ Fmax Mmax Mmax Mmax FS7
M8x25

45/45 3000 N 60 Nm 160 Nm — 10

Bosch Rexroth AG, 3 842 540 391 (2017-08)
