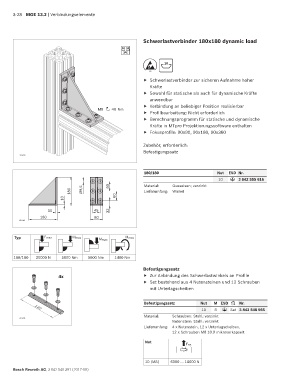

3-28 MGE 13.2 | Verbindungselemente

Schwerlastverbinder 180x180 dynamic load
10 10
45

10
ESD
f Schwerlastverbinder zur sicheren Aufnahme hoher
Kräfte
f Sowohl für statische als auch für dynamische Kräfte
anwendbar
f Verbindung an beliebiger Position realisierbar
M8 40 Nm
f Profilbearbeitung: Nicht erforderlich
f Berechnungsprogramm für statische und dynamische
Kräfte in MTpro Projektierungssoftware enthalten
f Fokusprofile: 90x90, 90x180, 90x360

Zubehör, erforderlich:
Befestigungssatz
31529

180/180 Nut ESD Nr.
10 3 842 555 616
ESD
Material:
Gusseisen; verzinkt
180 Ø9,5 60 Lieferumfang: Winkel
10 60

10 45 32
180 80
31530

Typ Fmax Mmax Mmax Mmax

180/180 30000 N 5600 Nm 5600 Nm 1400 Nm

Befestigungssatz

4x f Zur Anbindung des Schwerlastwinkels an Profile
f Set bestehend aus 4 Nutensteinen und 12 Schrauben
mit Unterlagscheiben

Befestigungssatz Nut M ESD Nr.
10 8 ESD Set 3 842 548 955
140
Material: Schrauben: Stahl; verzinkt
32528
Nutenstein: Stahl; verzinkt
Lieferumfang: 4 x Nutenstein, 12 x Unterlagscheiben,
12 x Schrauben M8 10.9 mikroverkapselt
Nut
Fmax

10 (M8) 6000 … 18000 N
Bosch Rexroth AG, 3 842 540 391 (2017-08)
