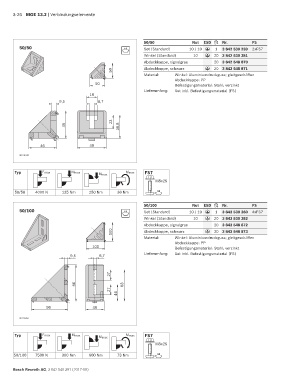

Page 126 - MGE 13.2

3-26 MGE 13.2 | Verbindungselemente

50/50 Nut ESD Nr. FS
50/50 10 Set (Standard) 10 / 10 1 3 842 530 259 2xFS7
10
ESD
Winkel (Standard) 10 20 3 842 530 381
ESD
Abdeckkappe, signalgrau 20 3 842 548 870
Abdeckkappe, schwarz 20 3 842 548 871
50 ESD
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
Abdeckkappe: PP
50 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
18
9,5 8,7

23
46 38,8

46 48
00116448

Typ Fmax Mmax Mmax Mmax FS7

M8x25

50/50 4000 N 125 Nm 250 Nm 38 Nm 10

50/100 Nut ESD Nr. FS
50/100 10 Set (Standard) 10 / 10 1 3 842 530 260 4xFS7
10
ESD
Winkel (Standard) 10 20 3 842 530 382
ESD
Abdeckkappe, signalgrau 20 3 842 548 872
100 Abdeckkappe, schwarz ESD 20 3 842 548 873
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
Abdeckkappe: PP
100 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
9,5 8,7

27

96 83
27
44

96 48

00116450

Typ Fmax Mmax Mmax Mmax FS7
M8x25

50/100 7500 N 300 Nm 600 Nm 73 Nm 10

Bosch Rexroth AG, 3 842 540 391 (2017-08)
