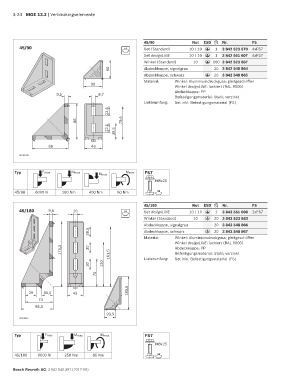

3-24 MGE 13.2 | Verbindungselemente

45/90 Nut ESD Nr. FS
45/90 10 Set (Standard) 10 / 10 1 3 842 523 570 4xFS7
10
ESD
Set designLINE 10 / 10 1 3 842 551 607 4xFS7
ESD
Winkel (Standard) 10 100 3 842 523 567
ESD
90 Abdeckkappe, signalgrau 20 3 842 548 864
Abdeckkappe, schwarz ESD 20 3 842 548 865
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
90
Winkel designLINE: lackiert (RAL 9006)
Abdeckkappe: PP
9,5 8,7
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
22,5

86
22,5 39,5

86 43
00109435

Typ Fmax Mmax Mmax Mmax FS7

M8x25

45/90 6000 N 180 Nm 400 Nm 60 Nm 10

45/180 Nut ESD Nr. FS
45/180 9,5 10 10 Set designLINE 10 / 10 1 3 842 551 608 2xFS7
10
ESD
Winkel (Standard) 10 20 3 842 523 583
ESD
Abdeckkappe, signalgrau 20 3 842 548 866
28,5 Abdeckkappe, schwarz ESD 20 3 842 548 867
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
Winkel designLINE: lackiert (RAL 9006)
175,5 30 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
30 120

75

183,5
29 30,5 43
74
85,5
93,5
00109445

Typ Fmax Mmax Mmax FS7
M8x25

45/180 9000 N 250 Nm 65 Nm 10
