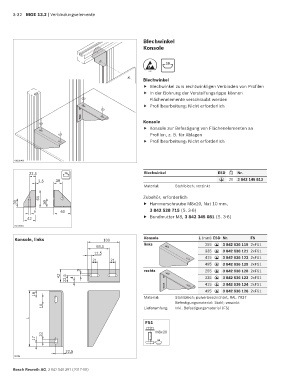

Blechwinkel
Konsole

10
ESD
Blechwinkel
f Blechwinkel zum rechtwinkligen Verbinden von Profilen
f In der Bohrung der Versteifungsrippe können
Flächenelemente verschraubt werden
f Profilbearbeitung: Nicht erforderlich

Konsole
f Konsole zur Befestigung von Flächenelementen an
Profilen, z. B. für Ablagen
f Profilbearbeitung: Nicht erforderlich

00121460

22,5 10 Blechwinkel ESD Nr.
2,5 30 ESD 20 3 842 146 813
Material: Stahlblech; verzinkt

60 Zubehör, erforderlich:
30 30 f Hammerschraube M8x20, Nut 10 mm,

9 60 3 842 528 715 (S. 3-6)
42 f Bundmutter M8, 3 842 345 081 (S. 3-6)

00109456

Konsole, links 100 Konsole L (mm) ESD Nr. FS
links 255 3 842 536 119 2xFS1
68,5 ESD
335 3 842 536 121 2xFS1
12,5 ESD
415 3 842 536 123 2xFS1
21 21 ESD
495 3 842 536 125 2xFS1
ESD
9 rechts 255 3 842 536 120 2xFS1
ESD
42 22,5 4 335 ESD 3 842 536 122 2xFS1
415 3 842 536 124 2xFS1
ESD
495 3 842 536 126 2xFS1
18 ESD
Material: Stahlblech; pulverbeschichtet, RAL 7037
Befestigungsmaterial: Stahl; verzinkt
10 Lieferumfang: Inkl. Befestigungsmaterial (FS)

L
FS1
M8x20
10
17 10

22,5
