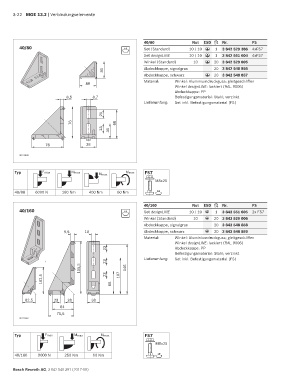

Page 122 - MGE 13.2

3-22 MGE 13.2 | Verbindungselemente

40/80 Nut ESD Nr. FS
40/80 10 Set (Standard) 10 / 10 1 3 842 529 386 4xFS7
10
ESD
Set designLINE 10 / 10 1 3 842 551 604 4xFS7
ESD
Winkel (Standard) 10 20 3 842 529 005
ESD
Abdeckkappe, signalgrau 20 3 842 548 856
80
Abdeckkappe, schwarz ESD 20 3 842 548 857
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
80
Winkel designLINE: lackiert (RAL 9006)
Abdeckkappe: PP
8,5 8,7 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
20
76 68
23 35

76 38

00110695

Typ Fmax Mmax Mmax Mmax FS7

M8x25

40/80 6000 N 180 Nm 400 Nm 60 Nm 10

40/160 Nut ESD Nr. FS
40/160 10 Set designLINE 10 / 10 ESD 1 3 842 551 605 2x FS7
10
Winkel (Standard) 10 ESD 20 3 842 529 006
Abdeckkappe, signalgrau 20 3 842 548 858
9,5 10 Abdeckkappe, schwarz ESD 20 3 842 548 859
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
Winkel designLINE: lackiert (RAL 9006)
23 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
23
155,5 146

162,5 23 68 107

82,5 23 28 38
64
75,5
00110697

Typ Fmax Mmax Mmax FS7
M8x25

40/160 9000 N 250 Nm 60 Nm 10

Bosch Rexroth AG, 3 842 540 391 (2017-08)
