96 VarioFlow plus 3.0 | Aluminiumsystem, Antrieb und Umlenkung AL

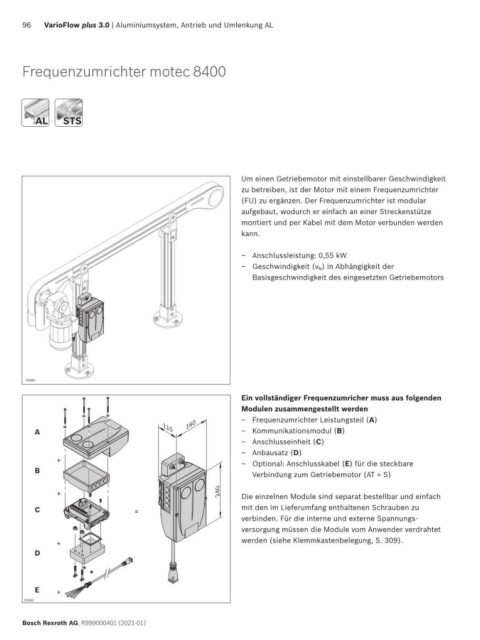

Frequenzumrichter motec 8400

AL STS
AL
STS

Um einen Getriebemotor mit einstellbarer Geschwindigkeit
zu betreiben, ist der Motor mit einem Frequenzumrichter
(FU) zu ergänzen. Der Frequenzumrichter ist modular
aufgebaut, wodurch er einfach an einer Streckenstütze
montiert und per Kabel mit dem Motor verbunden werden
kann.

– Anschlussleistung: 0,55 kW
– Geschwindigkeit (v N ) in Abhängigkeit der
Basisgeschwindigkeit des eingesetzten Getriebemotors

29382
Ein vollständiger Frequenzumricher muss aus folgenden
Modulen zusammengestellt werden

160 – Frequenzumrichter Leistungsteil (A)
110
A – Kommunikationsmodul (B)
– Anschlusseinheit (C)
– Anbausatz (D)
+ – Optional: Anschlusskabel (E) für die steckbare
B Verbindung zum Getriebemotor (AT = S)

+ 240 Die einzelnen Module sind separat bestellbar und einfach
C = mit den im Lieferumfang enthaltenen Schrauben zu
verbinden. Für die interne und externe Spannungs-
versorgung müssen die Module vom Anwender verdrahtet

+ werden (siehe Klemmkastenbelegung, S. 309).
D

E +
29383
