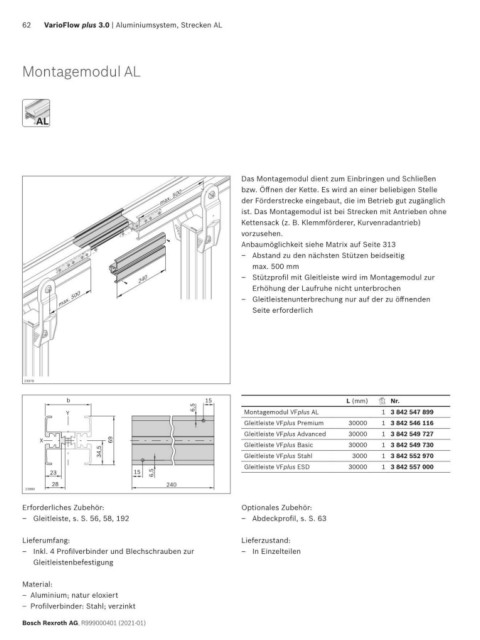

Page 62 - VarioFlow plus 3.0

62 VarioFlow plus 3.0 | Aluminiumsystem, Strecken AL

Montagemodul AL

AL
AL

Das Montagemodul dient zum Einbringen und Schließen
max. 500 bzw. Öffnen der Kette. Es wird an einer beliebigen Stelle
der Förderstrecke eingebaut, die im Betrieb gut zugänglich
ist. Das Montagemodul ist bei Strecken mit Antrieben ohne
Kettensack (z. B. Klemmförderer, Kurvenradantrieb)
vorzusehen.
Anbaumöglichkeit siehe Matrix auf Seite 313
– Abstand zu den nächsten Stützen beidseitig
max. 500 mm
240 – Stützprofil mit Gleitleiste wird im Montagemodul zur
Erhöhung der Laufruhe nicht unterbrochen
max. 500 – Gleitleistenunterbrechung nur auf der zu öffnenden
Seite erforderlich

23979

b 15 L (mm) Nr.
6,5
Y Montagemodul VFplus AL 1 3 842 547 899
Gleitleiste VFplus Premium 30000 1 3 842 546 116
Gleitleiste VFplus Advanced 30000 1 3 842 549 727
X 69 Gleitleiste VFplus Basic 30000 1 3 842 549 730
34,5 Gleitleiste VFplus Stahl 3000 1 3 842 552 970

Gleitleiste VFplus ESD 30000 1 3 842 557 000
23 15 6,5
28 240
23980
Erforderliches Zubehör: Optionales Zubehör:
– Gleitleiste, s. S. 56, 58, 192 – Abdeckprofil, s. S. 63

Lieferumfang: Lieferzustand:
– Inkl. 4 Profilverbinder und Blechschrauben zur – In Einzelteilen
Gleitleistenbefestigung

Material:
– Aluminium; natur eloxiert
– Profilverbinder: Stahl; verzinkt
