Aluminiumsystem, Strecken AL | VarioFlow plus 3.0 61

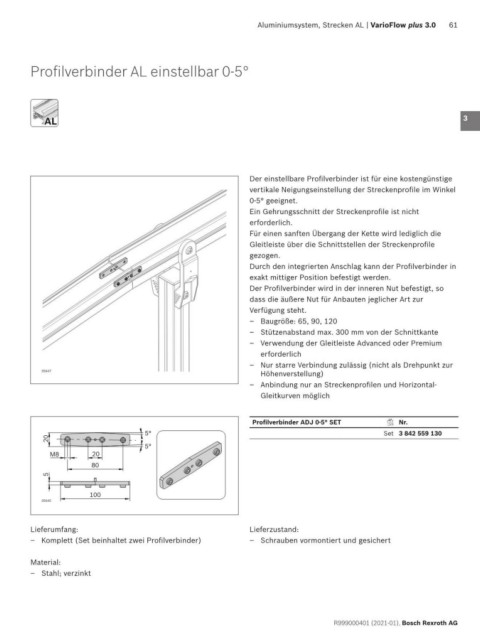

Profilverbinder AL einstellbar 0-5° 1

2

AL
AL 3
4

5

Der einstellbare Profilverbinder ist für eine kostengünstige
vertikale Neigungseinstellung der Streckenprofile im Winkel 6
0-5° geeignet.
Ein Gehrungsschnitt der Streckenprofile ist nicht 7
erforderlich.
Für einen sanften Übergang der Kette wird lediglich die 8
Gleitleiste über die Schnittstellen der Streckenprofile
gezogen. 9
Durch den integrierten Anschlag kann der Profilverbinder in
exakt mittiger Position befestigt werden. 10
Der Profilverbinder wird in der inneren Nut befestigt, so
dass die äußere Nut für Anbauten jeglicher Art zur 11
Verfügung steht.
– Baugröße: 65, 90, 120 12
– Stützenabstand max. 300 mm von der Schnittkante
– Verwendung der Gleitleiste Advanced oder Premium 13
erforderlich
– Nur starre Verbindung zulässig (nicht als Drehpunkt zur 14
Höhenverstellung)
35647
– Anbindung nur an Streckenprofilen und Horizontal- 15
Gleitkurven möglich

16
Profilverbinder ADJ 0-5° SET Nr.
5° Set 3 842 559 130 17
20
5°
M8 20 18
80
5 19

100
35645 20

21
Lieferumfang: Lieferzustand:
– Komplett (Set beinhaltet zwei Profilverbinder) – Schrauben vormontiert und gesichert
22
Material:
– Stahl; verzinkt 23

24

R999000401 (2021-01), Bosch Rexroth AG
