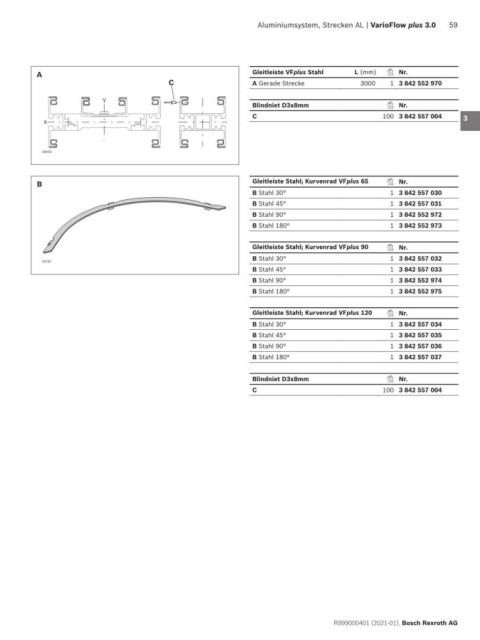

Aluminiumsystem, Strecken AL | VarioFlow plus 3.0 59

A Gleitleiste VFplus Stahl L (mm) Nr. 1
C A Gerade Strecke 3000 1 3 842 552 970
2
Y
Blindniet D3x8mm Nr.
C 100 3 842 557 004 3
x

4
39355
5

B Gleitleiste Stahl; Kurvenrad VFplus 65 Nr. 6
B Stahl 30° 1 3 842 557 030
B Stahl 45° 1 3 842 557 031 7
B Stahl 90° 1 3 842 552 972
B Stahl 180° 1 3 842 552 973
8

Gleitleiste Stahl; Kurvenrad VFplus 90 Nr.
B Stahl 30° 1 3 842 557 032 9
33787
B Stahl 45° 1 3 842 557 033
B Stahl 90° 1 3 842 552 974 10
B Stahl 180° 1 3 842 552 975
11

Gleitleiste Stahl; Kurvenrad VFplus 120 Nr.
B Stahl 30° 1 3 842 557 034 12
B Stahl 45° 1 3 842 557 035
B Stahl 90° 1 3 842 557 036 13
B Stahl 180° 1 3 842 557 037
14
Blindniet D3x8mm Nr.
C 100 3 842 557 004 15

16

17

18

19

20

21

22

23

24

R999000401 (2021-01), Bosch Rexroth AG
