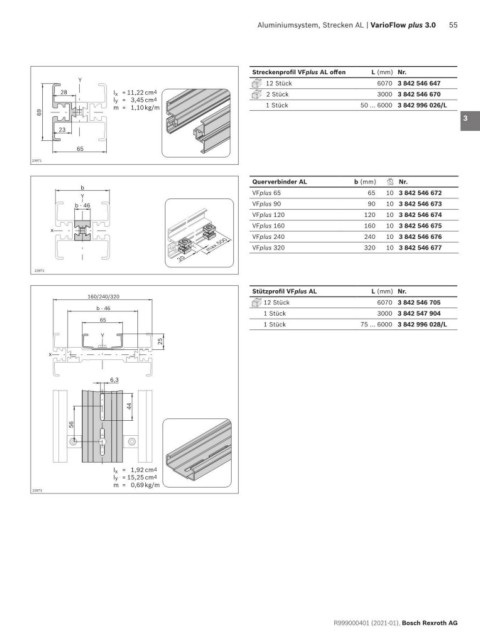

Aluminiumsystem, Strecken AL | VarioFlow plus 3.0 55

Streckenprofil VFplus AL offen L (mm) Nr. 1
Y
12 Stück 6070 3 842 546 647
28 I x = 11,22cm 4 2 Stück 3000 3 842 546 670 2
ly = 3,45 cm 4
m= 1,10kg/m 1 Stück 50 … 6000 3 842 996 026/L
69
3
23
4
65
5
23971
Querverbinder AL b (mm) Nr.
b VFplus 65 65 10 3 842 546 672 6
Y
VFplus 90 90 10 3 842 546 673
b - 46 7
VFplus 120 120 10 3 842 546 674
VFplus 160 160 10 3 842 546 675
x 8
VFplus 240 240 10 3 842 546 676
max.500 VFplus 320 320 10 3 842 546 677

20 9
23972
10
Stützprofil VFplus AL L (mm) Nr.
160/240/320 11
12 Stück 6070 3 842 546 705
b - 46
1 Stück 3000 3 842 547 904
65 12
1 Stück 75 … 6000 3 842 996 028/L
Y
25 13
x
14
6,3
15

44 16

56
17

18
I x =1,92cm 4
ly = 15,25cm 4 19
m= 0,69kg/m
23973
20

21

22

23

24
