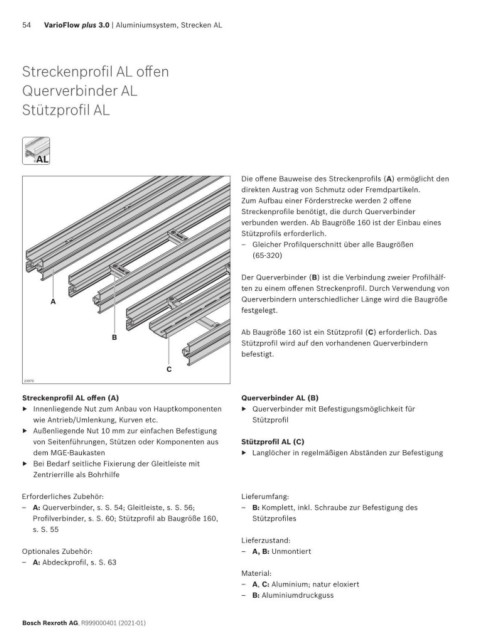

54 VarioFlow plus 3.0 | Aluminiumsystem, Strecken AL

Streckenprofil AL offen

Querverbinder AL

Stützprofil AL

AL
AL
Die offene Bauweise des Streckenprofils (A) ermöglicht den
direkten Austrag von Schmutz oder Fremdpartikeln.
Zum Aufbau einer Förderstrecke werden 2 offene
Streckenprofile benötigt, die durch Querverbinder
verbunden werden. Ab Baugröße 160 ist der Einbau eines
Stützprofils erforderlich.
– Gleicher Profilquerschnitt über alle Baugrößen
(65-320)

Der Querverbinder (B) ist die Verbindung zweier Profilhälf-
ten zu einem offenen Streckenprofil. Durch Verwendung von
A Querverbindern unterschiedlicher Länge wird die Baugröße
festgelegt.

Ab Baugröße 160 ist ein Stützprofil (C) erforderlich. Das
B
Stützprofil wird auf den vorhandenen Querverbindern
befestigt.
C

23970
Streckenprofil AL offen (A) Querverbinder AL (B)
▶ Innenliegende Nut zum Anbau von Hauptkomponenten ▶ Querverbinder mit Befestigungsmöglichkeit für
wie Antrieb/Umlenkung, Kurven etc. Stützprofil
▶ Außenliegende Nut 10 mm zur einfachen Befestigung
von Seitenführungen, Stützen oder Komponenten aus Stützprofil AL (C)
dem MGE-Baukasten ▶ Langlöcher in regelmäßigen Abständen zur Befestigung
▶ Bei Bedarf seitliche Fixierung der Gleitleiste mit
Zentrierrille als Bohrhilfe

Erforderliches Zubehör: Lieferumfang:
– A: Querverbinder, s. S. 54; Gleitleiste, s. S. 56; – B: Komplett, inkl. Schraube zur Befestigung des
Profilverbinder, s. S. 60; Stützprofil ab Baugröße 160, Stützprofiles
s. S. 55
Lieferzustand:
Optionales Zubehör: – A, B: Unmontiert
– A: Abdeckprofil, s. S. 63
Material:
– A, C: Aluminium; natur eloxiert
– B: Aluminiumdruckguss

Bosch Rexroth AG, R999000401 (2021-01)
