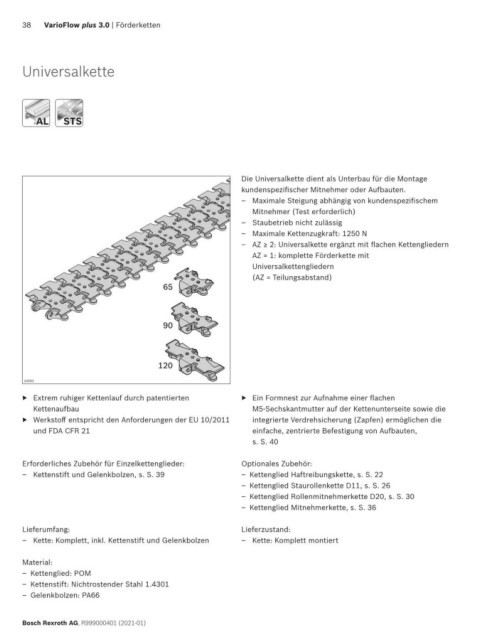

Page 38 - VarioFlow plus 3.0
P. 38
38 VarioFlow plus 3.0 | Förderketten
Universalkette
AL STS
AL
STS
Die Universalkette dient als Unterbau für die Montage
kundenspezifischer Mitnehmer oder Aufbauten.
– Maximale Steigung abhängig von kundenspezifischem
Mitnehmer (Test erforderlich)
– Staubetrieb nicht zulässig
– Maximale Kettenzugkraft: 1250 N
– AZ ≥ 2: Universalkette ergänzt mit flachen Kettengliedern
AZ = 1: komplette Förderkette mit
Universalkettengliedern
(AZ = Teilungsabstand)
65
90
120
24093
▶ Extrem ruhiger Kettenlauf durch patentierten ▶ Ein Formnest zur Aufnahme einer flachen
Kettenaufbau M5-Sechskantmutter auf der Kettenunterseite sowie die
▶ Werkstoff entspricht den Anforderungen der EU 10/2011 integrierte Verdrehsicherung (Zapfen) ermöglichen die
und FDA CFR 21 einfache, zentrierte Befestigung von Aufbauten,
s. S. 40
Erforderliches Zubehör für Einzelkettenglieder: Optionales Zubehör:
– Kettenstift und Gelenkbolzen, s. S. 39 – Kettenglied Haftreibungskette, s. S. 22
– Kettenglied Staurollenkette D11, s. S. 26
– Kettenglied Rollenmitnehmerkette D20, s. S. 30
– Kettenglied Mitnehmerkette, s. S. 36
Lieferumfang: Lieferzustand:
– Kette: Komplett, inkl. Kettenstift und Gelenkbolzen – Kette: Komplett montiert
Material:
– Kettenglied: POM
– Kettenstift: Nichtrostender Stahl 1.4301
– Gelenkbolzen: PA66
Bosch Rexroth AG, R999000401 (2021-01)
