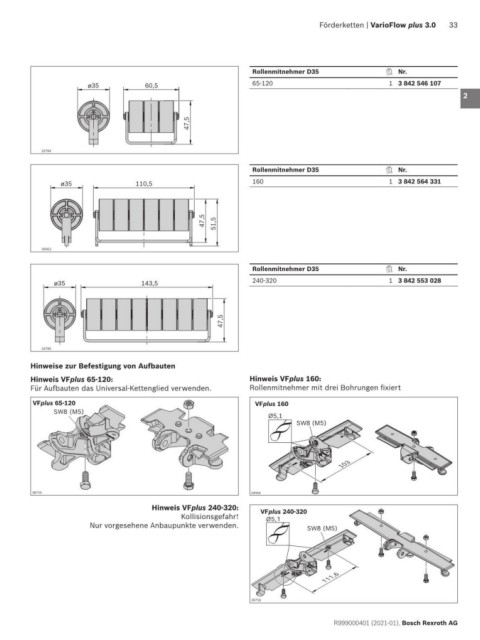

Förderketten | VarioFlow plus 3.0 33

Rollenmitnehmer D35 Nr. 1

ø35 60,5 65-120 1 3 842 546 107
2

3
47,5

4
33784
5
Rollenmitnehmer D35 Nr.
ø35 110,5 160 1 3 842 564 331 6

7
47,5 51,5 8

39063
9
Rollenmitnehmer D35 Nr. 10
ø35 143,5 240-320 1 3 842 553 028
11

47,5 12

13
33785
Hinweise zur Befestigung von Aufbauten 14
Hinweis VFplus 65-120: Hinweis VFplus 160:
Für Aufbauten das Universal-Kettenglied verwenden. Rollenmitnehmer mit drei Bohrungen fixiert 15

VFplus 65-120 VFplus 160
SW8 (M5) 16
Ø5,1
SW8 (M5)
17

18
103
19

38755 39064
20
Hinweis VFplus 240-320: VFplus 240-320
Kollisionsgefahr! Ø5,1
Nur vorgesehene Anbaupunkte verwenden. SW8 (M5) 21

22

23
111,6
24
38756
