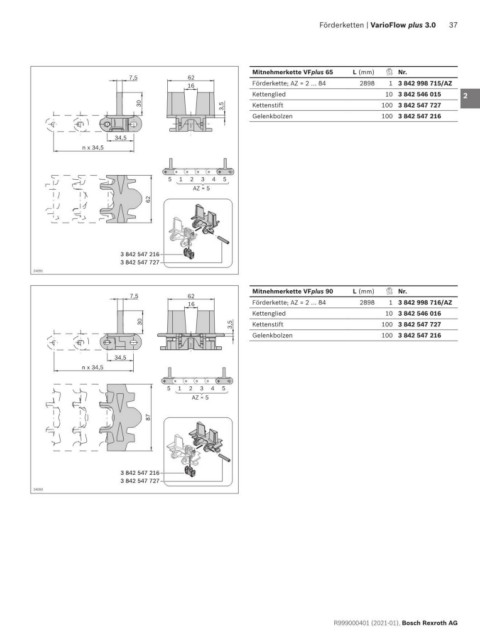

Förderketten | VarioFlow plus 3.0 37
Mitnehmerkette VFplus 65 L (mm) Nr. 1
7,5 62
16 Förderkette; AZ = 2 … 84 2898 1 3 842 998 715/AZ
Kettenglied 10 3 842 546 015 2
30 3,5 Kettenstift 100 3 842 547 727
Gelenkbolzen 100 3 842 547 216 3
34,5 4
n x 34,5
5
5 1 2 3 4 5
AZ = 5 6
62
7
8
3 842 547 216 9
3 842 547 727
24091
10
Mitnehmerkette VFplus 90 L (mm) Nr.
7,5 62 11
16 Förderkette; AZ = 2 … 84 2898 1 3 842 998 716/AZ
Kettenglied 10 3 842 546 016
30 3,5 Kettenstift 100 3 842 547 727 12
Gelenkbolzen 100 3 842 547 216
13
34,5
n x 34,5 14
5 1 2 3 4 5 15
AZ = 5
16
87
17
18
3 842 547 216
3 842 547 727 19
24092
20
21
22
23
24
R999000401 (2021-01), Bosch Rexroth AG
