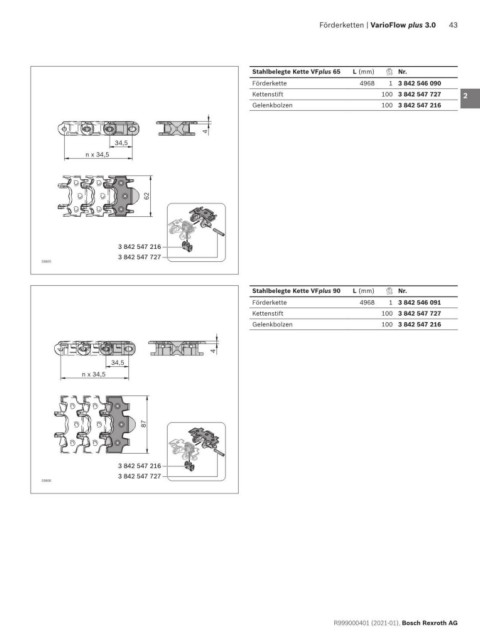

Page 43 - VarioFlow plus 3.0
P. 43
Förderketten | VarioFlow plus 3.0 43
Stahlbelegte Kette VFplus 65 L (mm) Nr. 1
Förderkette 4968 1 3 842 546 090
Kettenstift 100 3 842 547 727 2
Gelenkbolzen 100 3 842 547 216
3
4
34,5 4
n x 34,5
5
6
62
7
8
3 842 547 216
3 842 547 727 9
33605
10
Stahlbelegte Kette VFplus 90 L (mm) Nr.
Förderkette 4968 1 3 842 546 091 11
Kettenstift 100 3 842 547 727
Gelenkbolzen 100 3 842 547 216 12
13
4
34,5 14
n x 34,5
15
16
87
17
18
3 842 547 216
3 842 547 727 19
33606
20
21
22
23
24
R999000401 (2021-01), Bosch Rexroth AG
