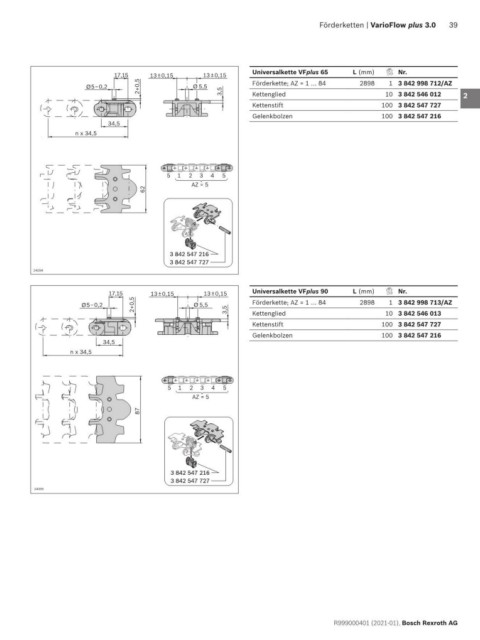

Förderketten | VarioFlow plus 3.0 39

Universalkette VFplus 65 L (mm) Nr. 1
17,15 13 0,15 13 0,15
0,5 Förderkette; AZ = 1 … 84 2898 1 3 842 998 712/AZ
5 0,2 5,5
2 3,5 Kettenglied 10 3 842 546 012 2
Kettenstift 100 3 842 547 727
Gelenkbolzen 100 3 842 547 216 3
34,5
n x 34,5
4

5

5 1 2 3 4 5
AZ = 5 6
62
7

8

3 842 547 216 9
3 842 547 727
24094
10
17,15 13 0,15 13 0,15 Universalkette VFplus 90 L (mm) Nr. 11
0,5 Förderkette; AZ = 1 … 84 2898 1 3 842 998 713/AZ
5 0,2 5,5
2 3,5 Kettenglied 10 3 842 546 013
Kettenstift 100 3 842 547 727 12
Gelenkbolzen 100 3 842 547 216
34,5 13
n x 34,5
14

5 1 2 3 4 5 15
AZ = 5
87 16

17

18

3 842 547 216 19
3 842 547 727
24095
20

21

22

23

24
