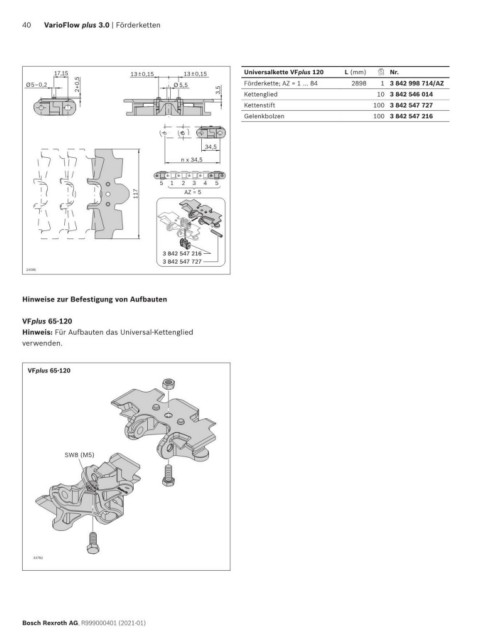

40    VarioFlow plus 3.0 | Förderketten






              17,15              13 0,15       13 0,15        Universalkette VFplus 120  L (mm)   Nr.
         5  0,2      0,5                     5,5              Förderkette; AZ = 1 … 84  2898   1 3 842 998 714/AZ
                     2                                  3,5   Kettenglied                      10 3 842 546 014
                                                              Kettenstift                     100 3 842 547 727
                                                              Gelenkbolzen                    100 3 842 547 216



                                                    34,5
                                              n x 34,5


                                         5  1  2  3  4  5
                                   117         AZ = 5








                                         3 842 547 216
                                         3 842 547 727
       24096


      Hinweise zur Befestigung von Aufbauten

      VFplus 65-120
      Hinweis: Für Aufbauten das Universal-Kettenglied
      verwenden.



        VFplus 65-120











                 SW8 (M5)














         33782








      Bosch Rexroth AG, R999000401 (2021-01)
