Förderketten | VarioFlow plus 3.0 31

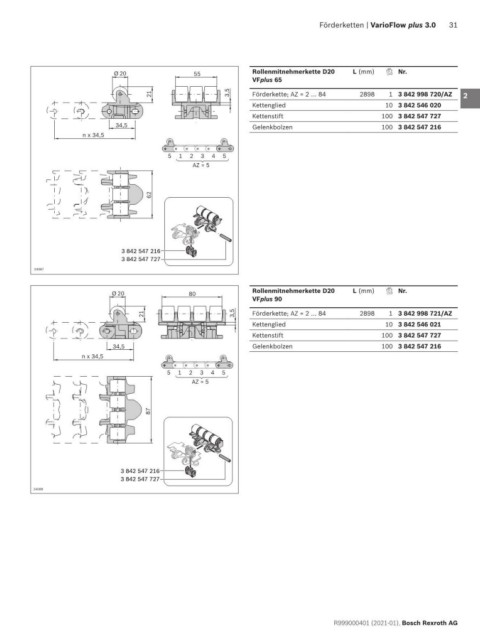

20 55 Rollenmitnehmerkette D20 L (mm) Nr. 1
VFplus 65
21 3,5 Förderkette; AZ = 2 … 84 2898 1 3 842 998 720/AZ 2
Kettenglied 10 3 842 546 020
Kettenstift 100 3 842 547 727 3
34,5 Gelenkbolzen 100 3 842 547 216
n x 34,5
4
5 1 2 3 4 5
AZ = 5 5
6
62
7
8
3 842 547 216 9
3 842 547 727
24087
10
20 80 Rollenmitnehmerkette D20 L (mm) Nr.
VFplus 90 11
21 3,5 Förderkette; AZ = 2 … 84 2898 1 3 842 998 721/AZ
Kettenglied 10 3 842 546 021 12
Kettenstift 100 3 842 547 727
34,5 Gelenkbolzen 100 3 842 547 216 13
n x 34,5
14
5 1 2 3 4 5
AZ = 5
15
87 16
17
18
3 842 547 216
3 842 547 727 19
24088
20
21
22
23
24
R999000401 (2021-01), Bosch Rexroth AG
