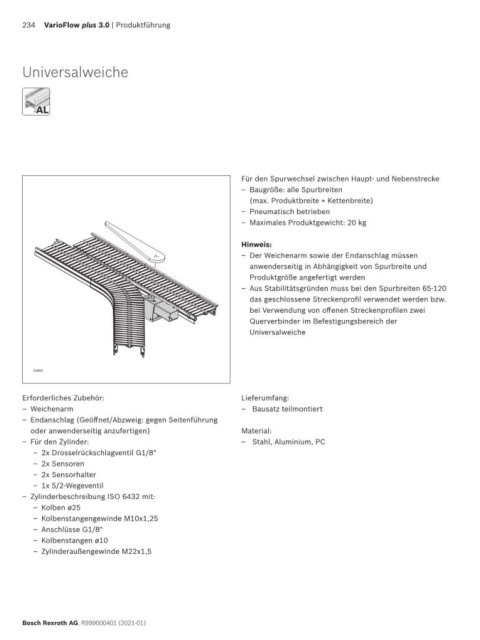

Page 234 - VarioFlow plus 3.0

234 VarioFlow plus 3.0 | Produktführung

Universalweiche

AL
AL

Für den Spurwechsel zwischen Haupt- und Nebenstrecke
– Baugröße: alle Spurbreiten
(max. Produktbreite = Kettenbreite)
– Pneumatisch betrieben
– Maximales Produktgewicht: 20 kg

Hinweis:
– Der Weichenarm sowie der Endanschlag müssen
anwenderseitig in Abhängigkeit von Spurbreite und
Produktgröße angefertigt werden
– Aus Stabilitätsgründen muss bei den Spurbreiten 65-120
das geschlossene Streckenprofil verwendet werden bzw.
bei Verwendung von offenen Streckenprofilen zwei
Querverbinder im Befestigungsbereich der
Universalweiche

33860

Erforderliches Zubehör: Lieferumfang:
– Weichenarm – Bausatz teilmontiert
– Endanschlag (Geöffnet/Abzweig: gegen Seitenführung
oder anwenderseitig anzufertigen) Material:
– Für den Zylinder: – Stahl, Aluminium, PC
– 2x Drosselrückschlagventil G1/8"
– 2x Sensoren
– 2x Sensorhalter
– 1x 5/2-Wegeventil
– Zylinderbeschreibung ISO 6432 mit:
– Kolben ø25
– Kolbenstangengewinde M10x1,25
– Anschlüsse G1/8"
– Kolbenstangen ø10
– Zylinderaußengewinde M22x1,5

Bosch Rexroth AG, R999000401 (2021-01)
