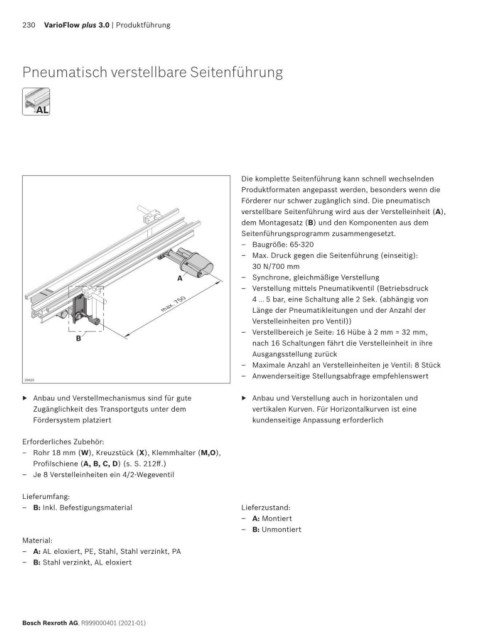

230 VarioFlow plus 3.0 | Produktführung
Pneumatisch verstellbare Seitenführung
AL
AL
Die komplette Seitenführung kann schnell wechselnden
Produktformaten angepasst werden, besonders wenn die
Förderer nur schwer zugänglich sind. Die pneumatisch
verstellbare Seitenführung wird aus der Verstelleinheit (A),
dem Montagesatz (B) und den Komponenten aus dem
Seitenführungsprogramm zusammengesetzt.
– Baugröße: 65-320
– Max. Druck gegen die Seitenführung (einseitig):
30 N/700 mm
A – Synchrone, gleichmäßige Verstellung
– Verstellung mittels Pneumatikventil (Betriebsdruck
max. 750 4 … 5 bar, eine Schaltung alle 2 Sek. (abhängig von
Länge der Pneumatikleitungen und der Anzahl der
Verstelleinheiten pro Ventil))
– Verstellbereich je Seite: 16 Hübe à 2 mm = 32 mm,
B
nach 16 Schaltungen fährt die Verstelleinheit in ihre
Ausgangsstellung zurück
– Maximale Anzahl an Verstelleinheiten je Ventil: 8 Stück
– Anwenderseitige Stellungsabfrage empfehlenswert
29420
▶ Anbau und Verstellmechanismus sind für gute ▶ Anbau und Verstellung auch in horizontalen und
Zugänglichkeit des Transportguts unter dem vertikalen Kurven. Für Horizontalkurven ist eine
Fördersystem platziert kundenseitige Anpassung erforderlich
Erforderliches Zubehör:
– Rohr 18 mm (W), Kreuzstück (X), Klemmhalter (M,O),
Profilschiene (A, B, C, D) (s. S. 212ff.)
– Je 8 Verstelleinheiten ein 4/2-Wegeventil
Lieferumfang:
– B: Inkl. Befestigungsmaterial Lieferzustand:
– A: Montiert
– B: Unmontiert
Material:
– A: AL eloxiert, PE, Stahl, Stahl verzinkt, PA
– B: Stahl verzinkt, AL eloxiert
Bosch Rexroth AG, R999000401 (2021-01)
