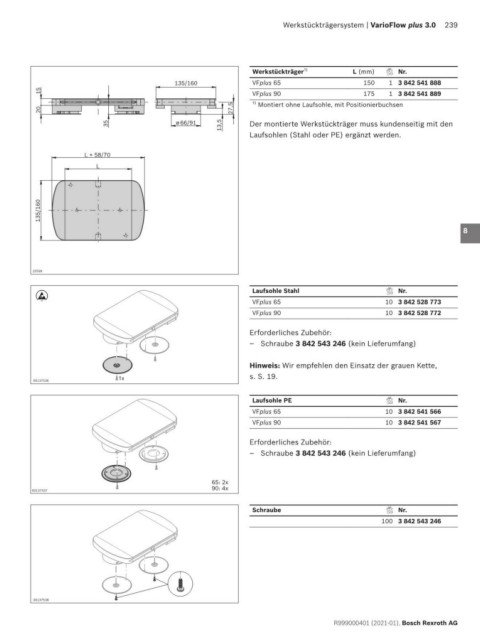

Werkstückträgersystem | VarioFlow plus 3.0 239

Werkstückträger L (mm) Nr. 1
1)
VFplus 65 150 1 3 842 541 888
VFplus 90 175 1 3 842 541 889 2
1) Montiert ohne Laufsohle, mit Positionierbuchsen
3
66/91 Der montierte Werkstückträger muss kundenseitig mit den
Laufsohlen (Stahl oder PE) ergänzt werden.
4

5

6

7

8

9

10
Laufsohle Stahl Nr.
VFplus 65 10 3 842 528 773 11
VFplus 90 10 3 842 528 772
12
Erforderliches Zubehör:
– Schraube 3 842 543 246 (kein Lieferumfang) 13

Hinweis: Wir empfehlen den Einsatz der grauen Kette, 14
1x s. S. 19.
00137536
15
Laufsohle PE Nr.
VFplus 65 10 3 842 541 566 16
VFplus 90 10 3 842 541 567
17
Erforderliches Zubehör:
– Schraube 3 842 543 246 (kein Lieferumfang) 18

19
65: 2x
00137537 90: 4x
20
Schraube Nr.
100 3 842 543 246 21

22

23

24
00137538

R999000401 (2021-01), Bosch Rexroth AG
