238 VarioFlow plus 3.0 | Werkstückträgersystem

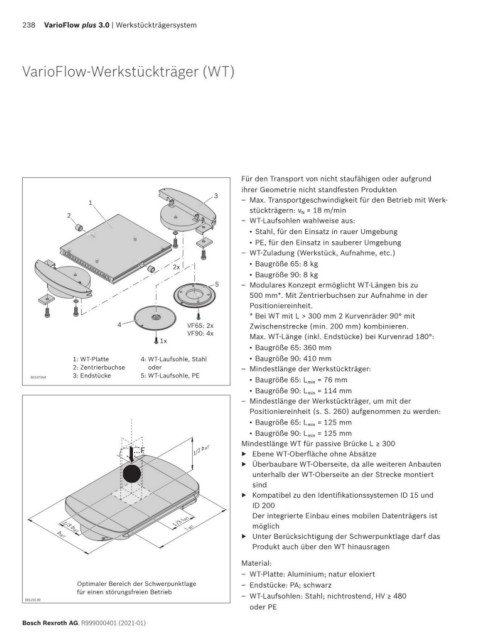

VarioFlow-Werkstückträger (WT)

Für den Transport von nicht staufähigen oder aufgrund
ihrer Geometrie nicht standfesten Produkten
3
1 – Max. Transportgeschwindigkeit für den Betrieb mit Werk-
stückträgern: v N = 18 m/min
2
– WT-Laufsohlen wahlweise aus:
• Stahl, für den Einsatz in rauer Umgebung
• PE, für den Einsatz in sauberer Umgebung
– WT-Zuladung (Werkstück, Aufnahme, etc.)
• Baugröße 65: 8 kg
2x
• Baugröße 90: 8 kg
5 – Modulares Konzept ermöglicht WT-Längen bis zu
500 mm*. Mit Zentrierbuchsen zur Aufnahme in der
Positioniereinheit.
* Bei WT mit L > 300 mm 2 Kurvenräder 90° mit
4 VF65: 2x Zwischenstrecke (min. 200 mm) kombinieren.
VF90: 4x Max. WT-Länge (inkl. Endstücke) bei Kurvenrad 180°:
1x
• Baugröße 65: 360 mm
00137554
1: WT-Platte 4: WT-Laufsohle, Stahl • Baugröße 90: 410 mm
2: Zentrierbuchse oder – Mindestlänge der Werkstückträger:
3: Endstücke 5: WT-Laufsohle, PE
00137554 • Baugröße 65: L min = 76 mm
• Baugröße 90: L min = 114 mm
– Mindestlänge der Werkstückträger, um mit der
Positioniereinheit (s. S. 260) aufgenommen zu werden:
• Baugröße 65: L min = 125 mm
• Baugröße 90: L min = 125 mm
Mindestlänge WT für passive Brücke L ≥ 300
...F 1/2 b WT ▶ Ebene WT-Oberfläche ohne Absätze
▶ Überbaubare WT-Oberseite, da alle weiteren Anbauten
unterhalb der WT-Oberseite an der Strecke montiert
sind
▶ Kompatibel zu den Identifikationssystemen ID 15 und
ID 200
Der integrierte Einbau eines mobilen Datenträgers ist
1/3 l WT möglich
l WT
▶ Unter Berücksichtigung der Schwerpunktlage darf das
1/3 b WT
b WT
Produkt auch über den WT hinausragen
Material:
– WT-Platte: Aluminium; natur eloxiert
Optimaler Bereich der Schwerpunktlage – Endstücke: PA; schwarz
für einen störungsfreien Betrieb – WT-Laufsohlen: Stahl; nichtrostend, HV ≥ 480
00123130
oder PE
