Produktführung | VarioFlow plus 3.0 229

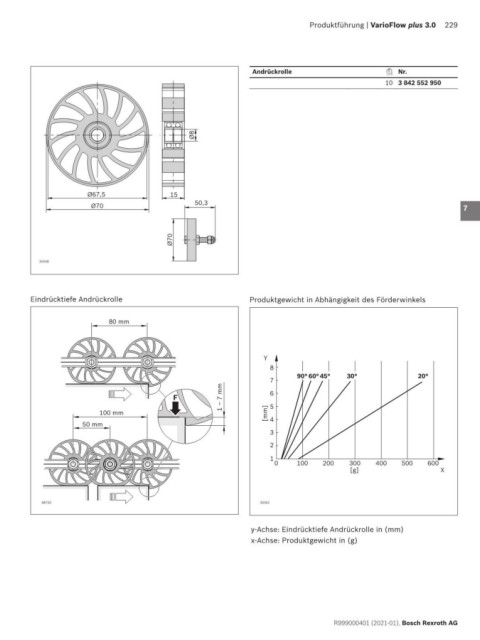

Andrückrolle Nr. 1
10 3 842 552 950
2

3

Ø8 4

5

6
Ø67,5 15
Ø70 50,3 7

8
Ø70
9
35558
10

Eindrücktiefe Andrückrolle Produktgewicht in Abhängigkeit des Förderwinkels 11

80 mm 12

13

Y
8 14
90° 60°45° 30° 20°
7 15
1 – 7 mm
F 6
100 mm [mm] 5 16
50 mm 4
3 17
2
18
1
0 100 200 300 400 500 600
[g] X
19

20
38733 35561
21
y-Achse: Eindrücktiefe Andrückrolle in (mm)
x-Achse: Produktgewicht in (g)
22

23

24
