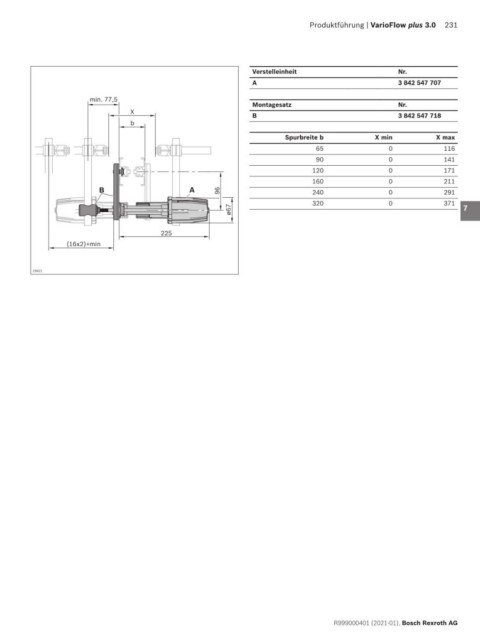

Produktführung | VarioFlow plus 3.0 231
Verstelleinheit Nr. 1
A 3 842 547 707
2
min. 77,5
Montagesatz Nr.
X B 3 842 547 718
b 3
Spurbreite b X min X max 4
65 0 116
90 0 141 5
120 0 171
160 0 211 6
B A 96 240 0 291
320 0 371
ø67 7
225 8
(16x2)+min
9
29421
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
