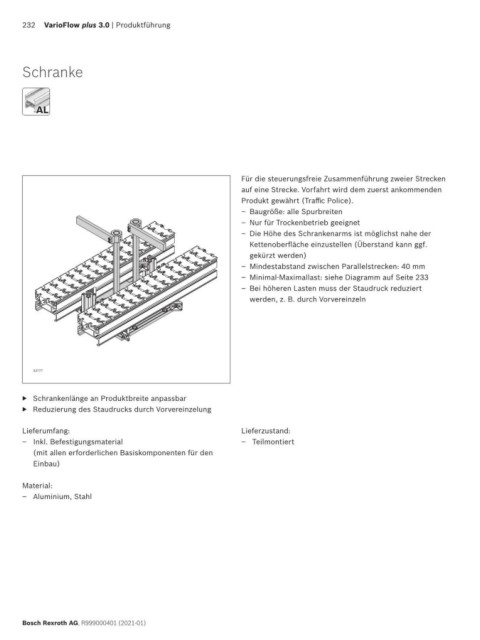

232 VarioFlow plus 3.0 | Produktführung
Schranke
AL
AL
Für die steuerungsfreie Zusammenführung zweier Strecken
auf eine Strecke. Vorfahrt wird dem zuerst ankommenden
Produkt gewährt (Traffic Police).
– Baugröße: alle Spurbreiten
– Nur für Trockenbetrieb geeignet
– Die Höhe des Schrankenarms ist möglichst nahe der
Kettenoberfläche einzustellen (Überstand kann ggf.
gekürzt werden)
– Mindestabstand zwischen Parallelstrecken: 40 mm
– Minimal-Maximallast: siehe Diagramm auf Seite 233
– Bei höheren Lasten muss der Staudruck reduziert
werden, z. B. durch Vorvereinzeln
33777
▶ Schrankenlänge an Produktbreite anpassbar
▶ Reduzierung des Staudrucks durch Vorvereinzelung
Lieferumfang: Lieferzustand:
– Inkl. Befestigungsmaterial – Teilmontiert
(mit allen erforderlichen Basiskomponenten für den
Einbau)
Material:
– Aluminium, Stahl
Bosch Rexroth AG, R999000401 (2021-01)
