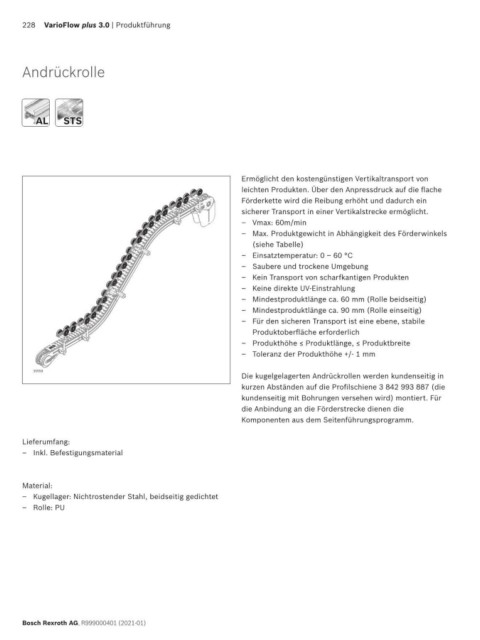

Page 228 - VarioFlow plus 3.0

228 VarioFlow plus 3.0 | Produktführung

Andrückrolle

AL STS
AL
STS

Ermöglicht den kostengünstigen Vertikaltransport von
leichten Produkten. Über den Anpressdruck auf die flache
Förderkette wird die Reibung erhöht und dadurch ein
sicherer Transport in einer Vertikalstrecke ermöglicht.
– Vmax: 60m/min
– Max. Produktgewicht in Abhängigkeit des Förderwinkels
(siehe Tabelle)
– Einsatztemperatur: 0 – 60 °C
– Saubere und trockene Umgebung
– Kein Transport von scharfkantigen Produkten
– Keine direkte UV-Einstrahlung
– Mindestproduktlänge ca. 60 mm (Rolle beidseitig)
– Mindestproduktlänge ca. 90 mm (Rolle einseitig)
– Für den sicheren Transport ist eine ebene, stabile
Produktoberfläche erforderlich
– Produkthöhe ≤ Produktlänge, ≤ Produktbreite
– Toleranz der Produkthöhe +/- 1 mm

35559
Die kugelgelagerten Andrückrollen werden kundenseitig in
kurzen Abständen auf die Profilschiene 3 842 993 887 (die
kundenseitig mit Bohrungen versehen wird) montiert. Für
die Anbindung an die Förderstrecke dienen die
Komponenten aus dem Seitenführungsprogramm.

Lieferumfang:
– Inkl. Befestigungsmaterial

Material:
– Kugellager: Nichtrostender Stahl, beidseitig gedichtet
– Rolle: PU

Bosch Rexroth AG, R999000401 (2021-01)
