Produktführung | VarioFlow plus 3.0 227

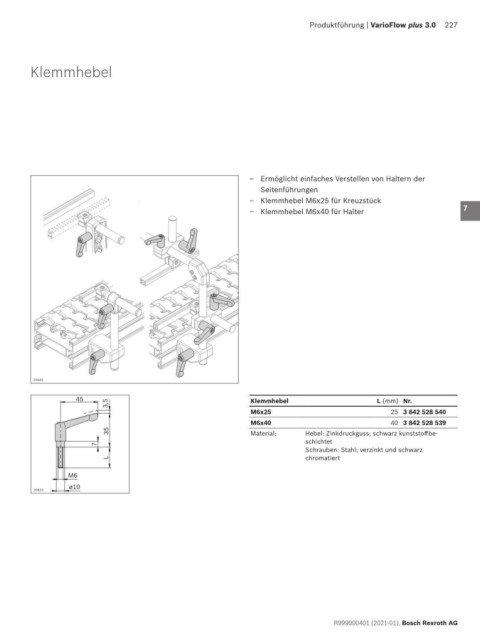

Klemmhebel 1

2

3

4

5

– Ermöglicht einfaches Verstellen von Haltern der
Seitenführungen 6
– Klemmhebel M6x25 für Kreuzstück
– Klemmhebel M6x40 für Halter 7

8

9

10

11

12

13

14

25643
15
45 Klemmhebel L (mm) Nr.
3,5
M6x25 25 3 842 528 540 16
M6x40 40 3 842 528 539
35 Material: Hebel: Zinkdruckguss; schwarz kunststoffbe- 17
schichtet
7
Schrauben: Stahl; verzinkt und schwarz
L chromatiert 18
M6 19
ø10
20814
20

21

22

23

24

R999000401 (2021-01), Bosch Rexroth AG
