222 VarioFlow plus 3.0 | Produktführung

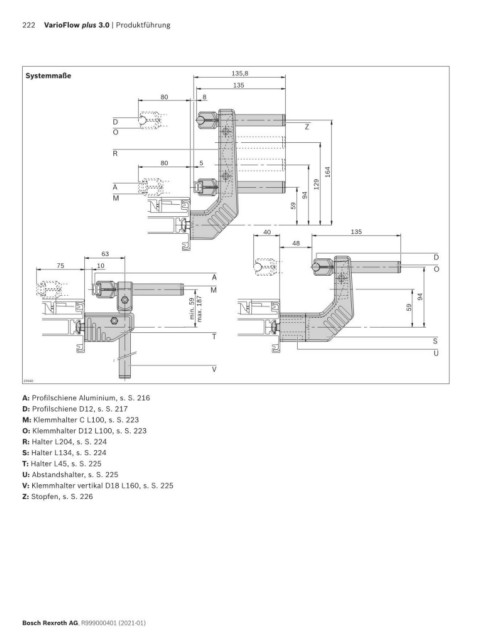

Systemmaße
135
80 8
D Z
O
R
80 5
164
A 129
M 94
59
40 135
48
63 D
75 10 O
A A
M 94
min. 59 max. 187 59
T S
U
V
25640
A: Profilschiene Aluminium, s. S. 216
D: Profilschiene D12, s. S. 217
M: Klemmhalter C L100, s. S. 223
O: Klemmhalter D12 L100, s. S. 223
R: Halter L204, s. S. 224
S: Halter L134, s. S. 224
T: Halter L45, s. S. 225
U: Abstandshalter, s. S. 225
V: Klemmhalter vertikal D18 L160, s. S. 225
Z: Stopfen, s. S. 226
