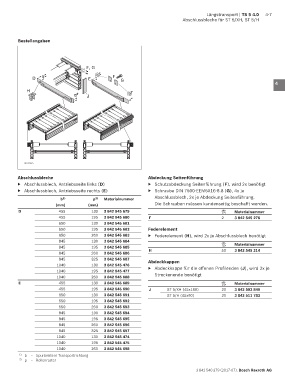

Längstransport | TS 5 4.0 4-7
Abschlussbleche für ST 5/XH, ST 5/H

Bestellangaben
1

2

F, G 3

D E F G
4
H
J 5

6

7

8

9

00132875 10

Abschlussbleche Abdeckung Seitenführung 11
▶ Abschlussblech, Antriebsseite links (D) ▶ Schutzabdeckung Seitenführung (F), wird 2x benötigt
▶ Abschlussblech, Antriebsseite rechts (E) ▶ Schraube DIN 7500-EEM5X16-8.8 (G), 4x je 12
b 1) p 2) Materialnummer Abschlussblech, 2x je Abdeckung Seitenführung.
(mm) (mm) Die Schrauben müssen kundenseitig beschafft werden. 13
D 455 130 3 842 545 679 Materialnummer
455 195 3 842 545 680 F 2 3 842 545 276 14
650 130 3 842 545 681
650 195 3 842 545 682 Federelement 15
650 260 3 842 545 683 ▶ Federelement (H), wird 2x je Abschlussblech benötigt
845 130 3 842 545 684 Materialnummer 16
845 195 3 842 545 685
845 260 3 842 545 686 H 50 3 842 545 214
845 325 3 842 545 687 Abdeckkappen 17
1040 130 3 842 545 476 ▶ Abdeckkappe für die offenen Profilenden (J), wird 2x je
1040 195 3 842 545 477 18
1040 260 3 842 545 688 Streckenende benötigt
E 455 130 3 842 545 689 Materialnummer 19
455 195 3 842 545 690 J ST 5/XH (45x180) 20 3 842 503 845
650 130 3 842 545 691 ST 5/H (45x90) 20 3 842 511 783 20
650 195 3 842 545 692
650 260 3 842 545 693
845 130 3 842 545 694 21
845 195 3 842 545 695
845 260 3 842 545 696 22
845 325 3 842 545 697
1040 130 3 842 545 474 23
1040 195 3 842 545 475
1040 260 3 842 545 698 24
1) b = Spurbreite in Transportrichtung
2) p = Rollenraster

3 842 540 379 (2017-07), Bosch Rexroth AG
